LDD od Men Well ti jen potenciometrem regulovat nepůjde. Musíš použít PWM regulaci. Stačí jednoduchý obvod s NE555, který přes potenciometr nastavíš na požadovanou frekvenci a tím zreguluješ jas na hodnotu kterou potřebuješ. To co máš v odkazu jsem nezkoušel, ale jen pro ruční nastavení mě to připadá dost drahé. Mě ten obvod přišel na cca 50,-Kč.

Aha takze sa to stmieva PWM reg.Nasiel som takto foto.
www.rapidled.com/…
Takze to bude asi potenciometrom?
Nemal by niekto nejaku schému ako to napojiť? IN/OUT mi je jasné,ale ako pripojit ten PWM.
A co nieco taketo?
www.aquario.cz/…

Dosiahnes asi v prvom rade to, ze nemusis davat cervene a modre led v kombinacii s bielymi {ako sa obcas pouziva} a pouzijes tuto led ako nahradu , kedze ma fialovy nadych ako specialne ziarivky. Mam ich par objednanych a budem skusat.

Pre laKatos: a ako vies, ze to spectrum neprospeje alebo ho "nevidi" nic ine v akva ? Ja si myslim, ze ked ho vidia a lepsie rastu "suchozemske byliny", tak tie vodne by nieco jednym ockom z toho svetla tiez mohli vyuzit

Super,vdaka.A ako sa to reguluje,ak som dobre pochopil je k tomu ovládač?

Čistě proudový zdroje se dělaj na max. 1500mA, takže 5W ...Volty nejsou problém. www.ebay.ie/…
A tady to samé v cz:
www.tme.eu/…

Vedel by mi niekto poradit?Potreboval by som nieco taketo,ale z ebay alebo aliexpres.
www.lediscon.cz/…
Na XM-L 10W a s reguláciou a na pripojenie 12V

A na co ti to bude. Budeš svítit složkou kterou rostliny "nevidi"

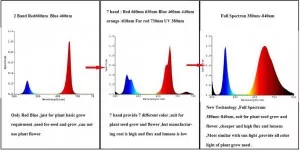

Neskúšal niekto LED Full spectrum?
Celkom zaujímavé.

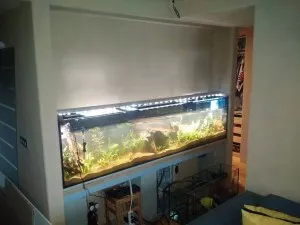

30w 6300K + 30 w 4900K + 15w 2900K. Myslím ze se to pěkně slilo a vypadá to dobre.
Fotka pri napouštění. Omluvte pruzracnost vody. . Chyba není na vašich prijmacich

No pokial by som dal tie cervene tak ku tomu len tych 6500K.Mam led pasy 3500K+6500K a celkom dobre sa to zlialo.
Kde si nasiel tie ledky za 7,50?

Asi zalezi co preferujes ci farbu alebo rast ja som skusal cervene v kombinacii s 6500 aj 10k na 1m a uz v pomere 7/biele/-4/cervene/ sa mi to zdalo uz moc cervene
Ale pokial by som isiel tvrdo po pestovani tak narvem jeden rad tych full spectrum a jeden rad 6500-10k.
Ono aj zalezi, aspon podla mojho oka, ako vysoko je to svetlo nad akva. Cim vyssie tak sa to nejako zmixuje lepsie a nie je to take bijuce do oci. Rozdiel 10cm alebo 20cm.
A co sa tyka toho mixu 6500 a 5000K , tak to asi neskusaj. Uz ked mas 9x6500 a pridas jednu 5000K tak to tak akosi to svetlo divne rozbije. Skusal som a hned som to zavrhol.

Aha takze nieco taketo
www.ebay.com/…
A k tomu este tepla a studena.Je neaky pomer cervene ku bielim?

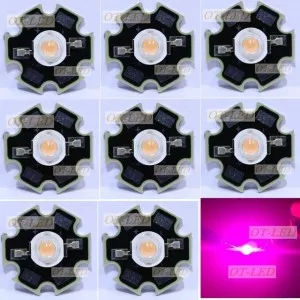

Ak chces ruzove-fialove, tak su aj nove LED : full spectrum 380~840nm SMD LED grow Chip EPISLEDS Light Lamp for plant .... 7,50 Eur 10x3W + zaliaty driver - akcia.

To je zbytecne

Potrebujem pridat ku mojim led pasom este 4000Lm.Chcem tam dat 10x CREE XM-L2 na 1A (tepla a studená).Ale niekde som cital,ze niekto pridal aj cervene spektrum
www.ebay.com/…
Co si o tom myslíte?Co ja mam jednu sera trubicu plant color tak svieti tak do ruzova.

Když se podíváš na moji prezentaci,tak to je karlosSova práce

To mam presne v planu uz jsem psal na doporuceni KarlosSovi, tak uvidim jestli se ozve.. kazdopadne pokud by i nekdo z vas nevedel co z casem jsem otevren vsem nabidkam snazil jsem se to nastudovat ale musim uznat ze tohle uz je na me mic

Jak tak čtu , že vůbec nemáš ani páru o co tady jde , raději bych Ti doporučil oslovit nějakého profíka , aby Ti osvětlení vyrobil - nemuselo by to taky dopadnout dobře
Tím se samozřejmě nechci nijak "dotknout" diskutujících , ale některé věci jsou prostě bezpečnější v rukou znalých

Kontroler bys mohl dat třeba tento www.aqcontrol.cz má to víc funkcí.

mam za to, ze by to mohlo ridit ty ldd, ale radeji overit zapojeni

No jo..tyhle drží 1500mA ,tím pádem 3V a 5W na jeden čip. A zdroj?Tak si spočítej obě varianty... ;) Nezapomeň na rezervu u celkovýho napětí ale i proudu.

Aha to jsou ty potvory co drzi konstantni proud nebo? no ono ja bych musel koupit i ten zdroj na pc takze je to nejspis jedno..

TC420 sice jo,ale budou pak pekelně drahý napěťový zdroje...resp.jeden nap.zdroj. Ty od ntb já osobně mám zadara z domácích zásob

cz.mouser.com/…

Co je ldd 1500?
Mohl bych to stmivani resit pomoci tc420?

tady jsou vidět zdroje a stmívač
Část čipů je: intl-outdoor.com/… a část: www.svitilny.eu/…

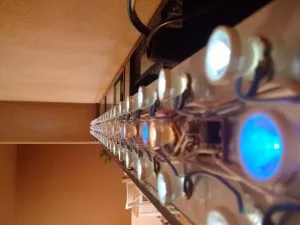

3x zdroj od ntb (2x 19V a 1x 24V),3x LDD-1500, 21x cree čipy. Celkem přes 15tis. LM ,akvo 120x50x50cm. 2x chladič a 2x těleso od světla. to je v kostce základ.Pak vrtačku,šroubky+podložky,páječku,teplov.pastu,drátky (lanka)...A ve finále můžeš použít autom.stmívač.
p.s.:těch větráčků si nevšímej,ty tam nejsou

Mrkni na reef.sk
Touto problematikou se tam zabývají hlouběji. člen JRX je v tomto oboru frajer poradí, případně ti to postaví.
Rozpočet máš slušný. S tím se dá dobře svítit.

Ahoj vsichni, rad bych si postavil led osvetleni pro svoje akvarium, 300l 120x50x50. Po precteni par clanku bych ho rad udelal z cree chipu. Bohuzel, cim vic ctu tim vice se v tom ztracim, a ze vsech tech wattu a amper mam akorat gulas. Muj rozpocet je max 300€, rad bych se dostal na celkovych 14000 lumenu, nejradeji studena bila, chtel bych aby osvetleni bylo stmivatelne ( pozdeji bych chtel pridat jednu rgb listu s tc420 na simulaci). Osvetleni bych rad zabudoval do krytu ( v planu takovy polootevreny kvuli chlazeni). Co jsem pochopil, budu potrebovat, alu chladici telo, samotne cipy, teplovodivou lepici pastu, napajeni a pak takovy potvurky co udrzuji konstatni proud. Je to spravne nebo mi jeste neco chybi?
Byl by nekdo z vas ochotny mi pomoct pri skladani vhodnych komponent aby to spolu fungovalo? Jak jsem psal uz vysse, nemam absolutne sajna co se mA a podobne tyce
Zatim jsem nasel to telo, libi se mi ze ma i kryci sklo
www.led-tech.de/…
Ten zbytek je jeste otevreny a rad si necham poradit moc diky Martin

Napsal jsem mu. Diky hirafazel

Zapůjčení nabízel uživatel Marcel G.
rybicky.net/forum/54-intenzita-osvetleni

Zdravím má někdo k zapůjčení par-meter popř. byl by ochotný mi klidně i osobně změřit akvarium. Jsem z Frýdku Místku

Tak tenhle typ optiky jsem lepil na čip vteřinovým lepidlem za pár korun. Ke kraji nepatrnou kapičku. Drží to skoro rok ...

Čím lepit optiky na chipy?
Chci zúžit světelný paprsek z klasických 120 stupňů vyzařování ledek na 45.

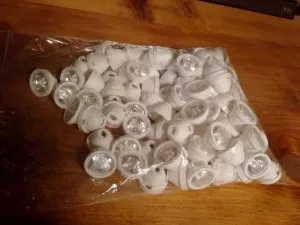

Optiky už mám doma a jedna se o tyto viz foto

slavko napsal:.......... Takže pokojne by som to zapol (po vysušení na radiátore) a naplánoval si výmenu vodičov v čo najbližšej dobe – rádovo v týždňoch (pokojne aj po častiach).

S tím sušením vyšší teplotou opatrně, vyšší teplota tu korozi urychluje. Takže pokud to co suším chci aby pak ještě delší čas fungovalo, tak je nejlepší sušit maximálně při pokojové teplotě a ne na radiátoru nebo někde jsem slyšel i rady na sušení fénem apod.

Já bych dokonce řekl, že pokud vedou stejnosměrný proud, tak korodují mnohem více a dokonce i uvnitř v bužírce, alespoň zkušenosti z oprav elektroinstalace v autech takové jsou. A tam kde jsou přímo na vzduchu se vytvoří takový zelenomodrý povlak( nějaká sůl asi) a rozpadne se to na prach. Vevnitř v bužírce zčernají, ani to pak nejde pájet.

laKatos napsal: A měděné lankove vodiče hnijou/koroduji? Dokonce i v takovém měřítku že se až rozpadnou?
áno, nehrdzavejú a áno, korodujú -- na povrchu reagujú. Pri drôte s priemerom 0,75 mm to možno nebude problém nikdy, pretože korózia nepokračuje do hĺbky. Lenže tenučké lanká... Budete to riskovať? Áno, s najväčšou pravdepodobnosťou nedôjde k prerušeniu ako takému, ale k oslabeniu, ktoré prdne už pri minimálnej záťaži. Podľa mňa je to vo výsledku rovnaké...

Škoda, že som si tie zelené končeky toho môjho káblika neodfotil, ako odhnili v mieste medzi izoláciou a pocínovaným/prispájkovaným koncom, hoci už nikdy nezistím, či odhnili celkom, ale som ich utrhol pri posúvaní zdroja. Tak, či tak, ten káblik bol/je síce tenký, ale roztrhnúť ho ako taký nedokážem, takže posunutím zdroja by som nepoškodený káblik neutrhol.

A měděné lankove vodiče hnijou/koroduji? Dokonce i v takovém měřítku že se až rozpadnou?

konrad napsal: Sú to viacžilové vodiče :(
Nemusíte z toho robiť tragédiu

Vysušiť a zapnúť, ono to bude hriať a to na sušenie tiež pôsobí priaznivo. Tá voda vo vodičoch je škodlivá z dlhodobého pohľadu - tzn. začne to pod izoláciou korodovať a skôr alebo neskôr tie vodiče „odhnijú”. Takže pokojne by som to zapol (po vysušení na radiátore) a naplánoval si výmenu vodičov v čo najbližšej dobe – rádovo v týždňoch (pokojne aj po častiach). A možno vydržia niekoľko rokov, ale nikto to nezaručí...

Práve pred dvoma týždňami som menil vodiče k ventilátorom, jednoducho „odhnili” pod samozršťovacou bužírkou (a svine v tej bužírke držali, tak som si to všimol až po nahodení krytu na miesto), ale mám tam tenučké drôtiky a to odhnívanie im trvalo asi dva-tri roky...

Čo sa týka pasty - neviem, ale nemal by to byť problém, istotu budete mať, keď zmeriate teplotu.

Ee skor o svetlo. Vodu som otrávil CO2.

Svetlo tam bolo len chvíľu ale potreboval by som ho čím skôr zapnúť

jemu ale asi nejde o světlo, ale jestli tou pastou neotrávil vodu, ne?

Sú to viacžilové vodiče :(

Nekúpal som, ale ak máte ako vodiče lanká (viacžilové vodiče), tak by som ich vymenil - do nich iste zatiekla voda, a nevysušíte to v rozumnom čase a môže to neskôr robiť bordel. Každopádne vysušiť, a to tak, že poriadne

Vykúpal už niekto CREE čipy v akváriu? Mám čakať nejaký problém? Netreba vymeniť teplovodivú pastu?

Kúpalo sa to asi 3-5 minút..

Mas pravdu no koukal jsem ale ze za obyc reflektory dam stejne 1500-2000. A patlat pasky se mi moc nece...

proč ne, ale cena je teda šílená ...

Ahoj, jaky je vas nazor na toto svetlo www.berge.cz/… do spolecneho akva 160x50x50 kdyby bylo 3X? Vyhodu vidim instalace, neresim chlazeni, vodotesny, stmivac a modra na nocni svetlo. Co myslite?

Všetky teploty dnu v čipe do asi 75°C sú v poriadku, teplota na chladiči potom závisí na prenose tepla, ale myslím, že by musel byť veľmi zlý prenos tepla, aby bol problém pri jeho teplote do 50 °C.

jo, když to funguje, proč ne. Je to ale extrém, stejně se zde prezentují extrémy opačným směrem . Ohromné předimenzované, obludné chladiče ...

Druhá strana "chladič" - 31°C, základna čipu "star" - 31,9°C (měřeno ihned po vypnutí LED, aby se neměřila teplota v čočce), teplota v čočce při zapnutém LED - 42°C. Měřeno infra teploměrem - osobně nepovažuji za měřidlo, ale lepší než "ruční" měření teplé a studené. Základna nerez 500x100x1mm, 2x čip CREE T6 XM-L U2 White 6500K,LDD1000h na plný jas jede cca 5h denně, provozuji přes 2 měsíce. Nevím jaké teploty z hlediska životnosti, účinnosti by měli být optimální a je mě to zatím jedno (pokud odejde, asi mě to donutí o tom přemýšlet). Jo a nerez je použit zatím jako nouzovka a BEZ teplovodní pasty (když mě dorazili čipy a zdroj neměl jsem nic jiného po ruce), pořád lepší než zářivky co jsem používal předtím.
