Výkonné LED čipy, CREE, COB, apod.

http://rybicky.net/clanky/914-led-osvetleni-akvarii-i
http://rybicky.net/clanky/916-led-osvetleni-akvarii-ii
http://rybicky.net/clanky/919-led-osvetleni-akvarii-iii
http://rybicky.net/clanky/923-led-osvetleni-akvarii-iv
http://rybicky.net/clanky/1167-led-osvetleni-akvaria-s-cipy-cree

Jiríku , jasně , ale ne každej má vybavení a šikovné ruce piplat se se SMD , já to uved jen jako příkld pro Tomasona , vedle ve vlákně hodil CREE XM-L2 U2 za 300 kus
koukám že KarloS ná na webu asi nejlevnější , na ebay se daj sehnat ještě levněji , no těžko hodnotit kvalitu , ikdyž si myslím že ti kluci šikmooký už zas takové šmejdy neprodávaj

hele, ...
už používám XML-2, jsou už za stejnou cenu jako XML a účinnost je už cca 150lm/W ...

P.S. ten příklad od Montermonty je pro T5, ve verzi T6 (studenější) je účinnost vyšší

Koukam a pocitam spravne, asi 130lm/W? Tsss, to umim i drobnymi LEDeckami. Pravda, mam jich 5 do Wattu, ale pro 10W je to stale jen nejakych 50 kousku, cena zhruba srovnatelna, ale jak do tehle CREE tech 10W pustis, zacne to byt horsi, nez me LEDecky i s odporem, a to bajecne rozlozeni svetla z mnoha zdroju, proste parada - a odecti si cenu LDD, nepotrebuju... .

CREE? Kdepak, AVAGO umi LEDky, aspon ty za rozumne penize .

Jen rejpu...

EDIT: Zapomel jsem se navest do chlazeni...
EDIT2: A srovnatelna cena? To jsem ustrelil, ta by byla, kdybys tam mel tech 10W z ceho pustit, ale to by vyslo uplne jinam...

www.ledshop.cz/…
to už je lepší cena i u nás , věřím že se budou dát sehnat levněji ze spolehlivého zdroje venku

na tvou výšku doporučuji Cree XML s čočkama

Vím, jak vypadají rostlinky s dostatkem živin pod intenzívním osvětlením. I to, čím se liší od těch "chuděrek, kterým není dopřáno"...
Takhle třeba vypadá Proserpinaca palustris v mém podání.
rybicky.net/fotogalerie.php…
(Dalších příkladů by se našlo dost, ale kdo by se s tím zdržoval...)
BTW: I pod těma 2*30W to roste tak, že je potřeba občas střihnout. Holt jsem si vybral část osazenstva špatně - ideál u dohledových nádrží jsou ty, které samy "drží tvar, formu i velikost".

Ovsem rekneme si, ze mi netrpelivci, kteri "potrebujeme" aby to rostlo jak silene, se nespokojime s 2x T8 30W zarivkami ani nad o 20cm nizsim akvariem stejneho pudorysu. To by uz chtelo reflektory s uzsim vyzarovacim uhlem, neco jako na stropy vysokych hal, coz ma ovsem drobny problem...

Kdyz srovnam listy obycejne rybicky.net/atlasrostlin/hygrophila_polysperma z meho hi-tech a low-tech, v hi-tech jsou 3x vetsi, a o vzhledu ani neni treba mluvit. Ono dost svetla a zivin (vcetne CO2) nema vliv jen na rychlost rustu, ale i na vzhled, a vsem odpurcum hi-tech (ne ze bych Te tam rovnou pocital) muzu rict, ze sice z toho "smrdi CO2", jak mne posledne na setkani rozesmal Ivos, ale bez toho proste spoustu veci neuvidite. Provozuji jak low-tech, tak hi-tech, ty rozdily mam rovnou na ocich .

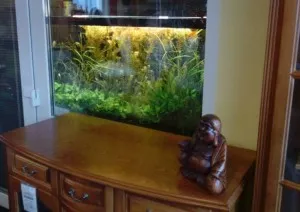

Nemám lepší fotku, než tuhle katastrofu. Mobil, průhledová nádrž, navíc za sklem okna a při rozsvíceném osvětlení místnosti (prodejna nábytku), ale i tak je na ní (doufám!) vidět, že se rostlinám daří.
V provozu několik let.

No já tam mám 2*30w/T8/ (sunglo a aquaglo - teď si nejsem zcela jist). Že by se tam zelenině nějak dařilo nemohu říci. Mám tam asi 4 kytky, které sice rychle po nakoupení nasadili nové listy, ale po měsíci stop a nerostou. Barva taky neodpovídá zdravé zelené

Kdyby to nemusely být LEDky...
Do podobného akvária svítím 2*30W/T8/8xx trubicemi a obyčejná zelenina si tam spokojeně roste.

Dokázal by někdo doporučit druh a počet čipů na osvětlení akvária o rozměrech 100x70(v)x40(h) (to, že to je atypické akvárium, ať ho prodám a koupím nižší slyšet nepotřebuji ). Jde mi o to, aby tam přežily nějaké rostliny. Do teď mám trochu kamenné město, protože už jsem na rostliny zanevřel, ale přesto bych to rad změnil. Koukal jsem co se kde doporučuje atd. a usoudil jsem, že bych se měl podívat po čipech Cree. Dokázal by mi někdo poradit, kolik a jaký typ bych měl zvolit?
Předem děkuji za názor.

a mě zrovna tohle bude vyhovovat , akorát se sedmi kusy LDD, mám čípy 9-12V tak budou po čtyřech na jednom , možná ještě kouknu po nějakejch jinejch

škoda že nejdou dát paralelně pro zvýšení proudu. Zkoušel jsem to i přes diody, aby se to neovlivňovalo (podle us reef fóra) a nechodí to

Jde to i po čr za dobrou cenu:
mausel.eu

Doba úsvitu/soumraku na rovníku je 72 minut.

hele to vypadá dobře , než to pytlíkovat těma drátovejma v nějaké krabičce , samo za tu cenu je to bez těch LDDček www.ebay.com/…

Jo jo, v tomhle je Farnell lepsi. Jde to taky z ciziny, Anglie (ted maji dalsi sklad, takze obcas to prijde i ze dvou ruznych skladu, druhy v Belgii), ale za dopravu to je tusim nekde kolem 130Kc a druhy den je to az na stole.

cz.farnell.com/…

EDIT: I kdyz aby to mohli tak rychle dodat, jde to pochopitelne letadlem, takze kdyz naprosto nejvic spechate, doruci to o den pozdeji, protoze je takove pocasi, ze i ptaci chodi pesky .

vím, kamarád tam objednával a potřeboval právě něco přidat, tak jsem uvažoval o tomto zdroji, ale stejně je to drahý.

KarlosS napsal: ...http://cz.mouser.com/ProductDetail/RECOM-Lighting/RCD-48-120-M/?qs=sGAEpiMZZMt5PRBMPTWcafkZyLbOcVwI1Ud2vaoFQZE%3dpozor mouser dorucuje vsetko z USA Fedex-om = 40Eur doprava(ak nakupis pod 150E), sice maju zastupenie aj v CZ ale baliky idu vzdy solo z USA

jasný já vím, ale tohle je prostě bomba Snad to nevyjde dráž, než ta kostka z odkazu za 22 euro ...

Ja se do toho nepoustel, tech par kousku jsem si vzal jen az si budu mit chut hrat, protoze takove LDD je dost dobre a jejich cena je prece jen dost tezko dosazitelna pro male serie. Zkusim to nejak prepocitat, ale zadna slava to nebude.

beru je od tebe zapojené na DPS za tvou cenu, co nejdříve, jestli je to možné
... a myslím, že nebudu sám ...

Jestli vidim dobre, to je do 1200mA, to uz muzes vzit tohle:
cz.farnell.com/…
a soupnout to na desku, parametry vypadaji bajecne, a zapojeni uz jednodussi ani nemuze byt.
Jen je do 40V, vydrzi 50V, ale... od toho je datasheet.

Jakousi "cirou nahodou" mam 10ks pred sebou .

toho je spousty. Potřebuji ale řízení PWM od 0.
našel jsem tohle, ale ta cena
cz.mouser.com/…

www.hadex.cz/…

Tohle by Te mohlo zajimat cenove. Stmivatelne to jak se zda neni a na fotce to taky nevypada uzasne, no ale za ty prachy...

www.hadex.cz/…

Edit už nejde
Použití kondíku na výstupu driveru má svá nebezpečí. Pokud se zapne bez připojených LED, napětí na kondenzátorech vystoupá na maximální napětí co je driver schopen dát a potom následné připojení větve s LED je může spálit. Lze to ošetřit dimenzováním zdroje pro driver (pokud má oddělené napájení) a počtem diod ve větvi, aby i při maximálním napětí netekl diodami maximální proud. Je vhodný i vybíjecí rezistor u kondenzátorů.
Zdroj mám 30V, 9x XT-E ve větvi a driver tenhle: www.maritex.com.pl/…

jo, ale ještě sehnat LDD s 1500 mA. Pokud máte někdo tip na nějakou alternativu LDD s proudem vyšším než 1A, budu rád ... Díky

Fotím, ale světlo mi stačí. Mám drivery, kde se proud nastavuje zkratovacíma propojkama (360,480,610 a 730mA) a teď čekám na stmívač od RoFr-a. Zatím stmívání a náběh řeším baterií kondenzátorů na výstupu, ale stmívání je asi jen něco přes minutu. S tou baterií kondíků bych mohl snižovat výkon i PWMkem a LED na tom bude s účninností líp.

kofejn napsal: ... Když výkon oříznu PWMkem a jen pro focení nechám plných 1,5A, jsem s učinností na štíru.Neviem ako si elektronicky zrucny urobit si vlastne, nie standardne, riesenie - a to napriklad mat v elektronike dva prudove zdroje - 350mA na prevadzku a 1500mA na fotenie ale vzdy len jeden aktivny napr. na prepinac(primar aj sekundar aby si nespotrebovaval zbytocne elektriku).
Osobne by som u seba, pre jednoduchost riesenia, zvolil LDD menice s identickym puzdrom a nozickami, osadzoval ho do patice(nie pajkovat do DPS), nechal si ho dostupny bez nutnosti rozoberat zariadenie a v pripade potreby by som LDD-cka zamenil. Ale osobne malo fotim, ak fotis vela tak radsej inak striedat zdroje, nie mechanicky. Navysenie ceny... LDD cca 3-4Eur...

jo to sedí. Nemusíš to posílat "do ruky", kde je garance doručení do druhého dne, ale stačí jako cenný balík. Dobírka je drahá, no ...

Ta dobirka mela 136g (komplet, cely balik). Posilal jsem dnes i obycejny balik s rostlinami "do ruky", 117Kc, udana cena 1000Kc (stejne jako u te dobirky), vazil 325g.

EDIT: Ale to nerika nic o tom, ze bych se mel podivat, jestli by to fakt neslo lacineji, jestli si nevedomky neobjednavam u posty nejakou sluzbu navic, kterou nepotrebuji.

OT: Proboha to je pozlacený balík, ne? Za takovou cenu .... Vždyť to skoro nic nemůže vážit (krabice je možná těžší) a rozměrově to také nebude nic obřího .... to by mělo jít poslat kolem stovky, do 130,- s dobírkou ....

Ja to sem jeste nepsal, AQPWM uz jsou k mani, 900Kc za kus + cena dobirky 174Kc (aspon tolik mi dnes posta nauctovala), tedy uz zajemcum rozesilam.

lhajek napsal: No já počítám i s focením ... na focení pustím světla na max a pak zase hezky stáhnu na provozní úroveň Že bych se hrnul do té simulace východu a západu slunce nevím .... to už mě přijde jako zbytečné hračičkování ....
Od toho snad koníčky jsou, abychom se hračičkováním s drobnostmi které nepřinesou až tolik užitku nepřinesou, ale potěší, zabývali a doma nezlobili

Díky za radu, jako základ tedy vezmu 11ks XM-L, když do nich v případě potřeby vetšího světla pustím 1A, tak se dostanu na cca 4200lm, což by na moje "zahrádkářské" pokusy bohatě stačit. pokud si to nerozmyslím a nevezmu o 2ks víc abych tolik netopil.

PS: Hlásím se mezi zájemce o Tvůj regulátor osvětlení

Tak to ano.

Myslel jsem to, jak píše KarlosS: při 350mA je 100lm/W, při 1,5A už je to jen 60lm/W. Když výkon oříznu PWMkem a jen pro focení nechám plných 1,5A, jsem s učinností na štíru.

no ono je to tak, že třeba 10W čip XML má např. při příkonu 1W 160lm/W ale při 2W už jen 150lm/W, a při 8W už jen 90lm/W. Prostě s příkonem a teplotou je účinnost menší. Jen takový dodatek k upřesnění.

Pri PWM spinani proudoveho zdroje maji LED stale stejne lm/W, to se nemeni. Rekneme, ze ma LED 130lm/W a ja ji necham polovinu casu s plnym proudem a polovinu s nulovym. Vysledek je, ze pulku casu jsem z 1W svitil 130lm a polovinu casu z 0W 0lm, takze jsem vlastne z 0.5W dostal 65lm, a 130/1=65/0.5 . Jiste ze pri zmenach proudu behem spinani je to trosku slozitejsi, LED nema stejnou ucinnost pro ruzne proudy, ale klidne bych to zanedbal, protoze spinani se snazime mit co nejkratsi, z vice duvodu. Kondenzator paralelne k LED se nekdy pouziva, ale pomerne mala hodnota, vetsi funkcnosti beznych reseni spise skodi.

Co se tyce celkove ucinnosti, ta je ruzna pro ruzne pomery napeti na vstupu spinaneho proudoveho zdroje a na jeho vystupu (na LED), ale take podle proudu LED. Pri hodne malych proudech se klidne muze stat, ze spinane reseni samo o sobe sezere vic energie, nez ji doda, ale jak pisu, to uz se bavime o hodne specialni situaci, ze si svitim spinanym resenim malickou bludickou a to jiste neudelam.

Chci se ujistit, že když reguluji pomocí PWM, tak účinnost led odpovídá jmenovitému proudu driveru? Mám driver 1,5A kdy učinnost LED je 8lm/W tak tuhle učinnost bude i při regulaci PWM, Je to tak?
Když dám na výstup driveru kondík, tak učinnost led bude při regulaci lepší, je má domněnka správná?

Mimochodom neviete, prosím, ako dlho trvá také brieždenie (rozsvecovanie) v trópoch reálne?

Foceni mne zrovna nenapadlo ;).

Ale plynule rozsveceni a zhaseni, mimo to ze je to hezke, kdyz jde akvarium z uplne tmy do svetla, ale i opacne, myslim ze to ryby oceni (vim jak mi vecer cichlidka uklizela mlade, ze uz bude tma, ona ma nejake hodiny v sobe, ale tohle ji dava lepsi moznosti posbirat i zatoulane prcky). Zit se bez toho jiste da, ale proc ne, kdyz to jde a nestoji to tolik, aby si to nemohl dovolit kazdy, to i kus hezkeho korene nekdy prijde draz. A dokonce jsem se dival, ze za nektere koreny by se dalo koupit i ojete auto , takze kdyz tohle, proc ne to dalsi.

Designer napsal:Regulace osvetleni jsou fajn, navic s rozumem udelane to pak i min zere, ale na druhou stranu jak si clovek najde kolik toho svetla jeho akvarium snese, uz moc regulovat nepotrebuje a to hezke na regulaci se smrskava na moznou simulaci vychodu a zapadu slunce.
No já počítám i s focením ... na focení pustím světla na max a pak zase hezky stáhnu na provozní úroveň Že bych se hrnul do té simulace východu a západu slunce nevím .... to už mě přijde jako zbytečné hračičkování ....

Zatim zalep reflektor cernou folii, nebo jestli to jde ho sundej, a mas pokoj. Dokonce se da i stelovat svetlo reflektorem, nemusis ho zacernit cely, muzes na nej udelat cerne pasky . A cernym centrofixem jde pocmarat i zarivku a to jeste tak, ze se svetlo zrovnomerni ve stredu a na krajich akvaria.

Regulace osvetleni jsou fajn, navic s rozumem udelane to pak i min zere, ale na druhou stranu jak si clovek najde kolik toho svetla jeho akvarium snese, uz moc regulovat nepotrebuje a to hezke na regulaci se smrskava na moznou simulaci vychodu a zapadu slunce.

Tak teď mám potvrzeno proč se té vláknité bestie ne a ne zbavit .... pořád mám moc světla ikdyž už jsem ubíral co to šlo na zářivce. Prostě 1x24w T5 na 54L je moc. Už to chystám na předělání na LED s regulací intenzity světla, takže nebude problém si podle potřeby ubrat nebo přidat ....

2x 30W T8 zarivek s reflektory dostane do akva okolo 3200lm, nad 200l akvarekem to staci pro nenarocne rostliny a v dobrych podminkach roste uz i neco, co by teoreticky ani nemuselo. Nad 180l neni 3000lm az tak moc, a ubrat muzes vzdycky, pridava se hur.

On se dost rychle projevi jakysi skok nad nejakou hranici, pak je klidne dvojnasobek svetla treba uz dvacetinasobek rasy. Kdyz zapnu nad 200l ke 2x 30W zarivek naplno pomocnych 18W LED 130lm/W, tedy rekneme 2300lm navic, muzu zelenou vlaknitou rasu sklizet vidlema a delat co chci aby nerostla, roste, ja tohle proste uz neukociruju .

I to vim kolik je, 15W T8 840 bezne se slusnym reflektorem do akvaria dopravi okolo 600lm, mam totiz nad tim akvariem dve a reflektory musely pryc .

Tak to svítíš o něco víc než já. V současném akvárku 60x30x25 mám 1x 15W/840, dolů bych cca 400lm mohl dostat, ikdyž letitý "reflektor" už něco pamatuje Když řeknu, že měním vodu cca 1x za měsíc, tak přeháním .
V novém akvárkum 100x45x40 bych chtěl zkusit i o chlup náročnější rostliny na světlo, něž jen Kryptokoryny, Anubiasy,... Po mnoha přepočítávání jsme skončil na 11ks čipů XM-L (při 700mA cca 3000lm). Mám obavu jestli to nebude už moc, když na ně přidělám reflektory (90° nebo 60°). Myslím, že bych vystačil i s 9ks, ale tak nějak mám pořád potřebu mít trochu rezervu, kdybych časem nechtěl mít klasický Low Tech a nemusel kvůli zvýšení počtu čipů přeorganizovávat rozvržení na chladiči .

V low-tech (obcas malinko prihnojim, ale fakt minimalne) nadrzi 54l klasickych 60x30x30cm je 600lm dopadajicich do akvaria u mne strop, kdy s jistotou nejsou problemy. Pri dvojnasobku mam problemy s rasami s jistotou a uz bych to jako low-tech provozovat nemohl. Jenze ono se i akvarium nejak vyviji, treba bych ted zjistil, ze je ta hranice o neco vys a navic ta hranice souvisi i s tim, jak casto se vymenuje voda a rasam tim zneprijemnuje pobyt v akvariu. V tomto akvariu vodu tak casto nemenim, on toho betak tolik nenadela, takze mozna pri castejsich vymenach vody by to sneslo i tak 900lm, ale uz by to nebylo uplne to klasicke low-tech.

Takze muzu rict, bezproblemove low-tech 54l, kde rostou nejake Echinodory a Anubiasy jsou bez ras, 600lm - pocitano jen co jde dolu do akvaria, rekneme ve 120° uhlu, at to muzeme nejak prirovnat k beznym LED.
