Mrakoplash napsal: Já myslím, že je lepší limitovat růst množstvím světla a nepřidávat CO₂

Tedy svítit taky, aby rostliny prosperovaly, ale nebylo potřeba přidávat CO₂
Limitovat rust rostlin lze jen svetlem, cokoli jineho je koleda o prusvih, ale to je obecne znama vec.
Tvuj zpusob je low-tech se svetlem, co to jeste snese (na co to ostatni staci). Pridavanim CO2 se ale nic nepokazi (pokud to tam nekdo nenavali, ze si pohrbi akvarium) ani v pripade, ze je svetla mene, rozumna koncentrace CO2 pri mene svetle problem neni.

reflektory na zářivkách mám..Juwel Flex....

kytky mám kryptokoryny, echináče a pod...na světlo nic moc náročný...ale při pohledu do akva mi to přijde tmavý...

původně jsem chtěl jednu zářivku nahradit reflektory, ale finančně je to děsný, pak jsem chtěl dát led pásek do lišty... to vyjde ještě dráž...takže zůstávám u zářivek, jen bych doplnil cca 20ti watty, bílého světla...jenže mám rampu a po každé straně prd místa, tak pořád přemýšlím a něčem hubeným a dlouhým...viz odkaz výš...ještě mě napadá něco takovýho, ale to je totální raketa....http://www.ledsviti.cz/LED-pracovni-svetla

a takhle to vypadá pod krytem.....

co máš za rostliny, že jim nestačí 110W v T5?
Pokud chceš přesto přisvítit, ohni alu plech, přišroubuj přes pastu pár čipů CREE XML (až á 10W), spoj je do série a napájej to !proudovým! zdrojem. Navrch přišroubuj plexi.
Vyjde tě to možná levněji než rozkuchat dva reflektory.
Ale v první řadě bych stávající zářivky opatřil pořádnými reflektory.

je mi to jasný, muselo by se to zalepit silikonem....

ještě mě napadá, vykuchat 10W slim reflektor a nahradit něčím kvalitnějším, jenže to jsem v koncích, vůbec netuším, čím to případně osadit(jakými součástkami)...už to tu někdo řešil a pomohl??....jde to vůbec do 10W reflektoru nacpat 20W čip?(musím dát 10W reflektor, z nedostatku místa pod krytem)

díky

jednoduché, použitelné, ale neefektivní. kvůli případnému použití v autě to není vhodné pro Akva.

Ahoj, co si myslíte o tomto:
www.dobry-obchod.cz/…
dá se to použít k přisvětlení s 2 x 54W zářivkama na 120cm dlouhý a 40 cm vysoký akva?? vyhovuje mě, že by se to dalo připevnit pod kryt...

Já myslím, že je lepší limitovat růst množstvím světla a nepřidávat CO₂

Tedy svítit taky, aby rostliny prosperovaly, ale nebylo potřeba přidávat CO₂

one je vzdycky lepsi pridat CO2 a az pak pridavat silnejsi svetlo nez naopak. pokud tedy nepestujes rasy ;)

No vyzkouším ty 4 čipy dát na ty hliníkové ploché tyče, když to bude příliš horké, tak tam přidám větráky od kompu. No jsem zvědav, jak a co se bude zelenat v akváriu Po osvětlení budu řešit CO2 atd.

Já jsem kdysi u svého akvárka měl dohromady asi 20ks power led diod a jeli pouze na 3W a do půli akvária se mi dělala zelená řasa. Hloubka byla 50 cm a jak píšu, odzhora do půlky jsem se nemohl zbavit řasy. Plocha akvária byla 170x40 cm.
Měl jsem to rozdělené na 11ks teplých a 9ks studených a každá řada na svém alu profilu o rozměru 170x10x0,6cm a hliník byl i docela teplý, tak cca 40 stupňů. Pak jsem do krytu zadělal dva větráky 92mm a už to mělo asi 30 stupňů

Obávám se, že bych za hliník ve spreji dal víc než za 3x 80cm tyč plochá Al 40x5
Ale díky všem

Já jsem dal pod star teplovodivou pastu a z boku jsem přikápnul na dvou místech proti sobě lepidlem tekutý hliník.

přesně jak píše johny, já si chodím pro odřezky do zdejšího alucomu, kde dělaj okna.

je to určitě v milimetrech a myslím že na čtyři čipy to bude nad hlavu ,pokud pojedou max na těch 1500mA

ten je zase asi dost slabý a asi by se to moc neuchladilo. Asi využiju odkazu od MonterMontym www.kondor.cz/… Jen ještě v jakých jednotkách je to popsáno Předpokládám, že v mm V podstatě nevím, o kolik bude chladit více U profil oproti plátu. Pokud koupím 3x90 cm, tak na každém budou 4 čipy a to se doufám bez problémů uchladí.

Skuste oslovit niekoho kto ohyba parapety k oknam. U nas 1m2 plechu stoji asi 20€ + kazdy ohyb a strih euro. Rozne farby okrem bielej za priplatok 20 percent, textury a imitacia dreva +50 percent.
Trochu inteligentnejsia obsluha ohybacky dokaze za mierne "všimné" spravit 2-3 spojene Ucka z jedneho kusu

Já to hledal pod hliníkovým plechem Nenapadla mě plochá hliníková tyč

Tomason napsal: KarlosS napsal: jestli to máš do krytu, ohni do U Alu plech 3mm. Na deset čipů XML žhavených na polovinu, ti stačí rozměr 90x20x5(výška)cm a máš to za 2 kila.

Tak jsem se poptal po hliníkovém plechu o rozměrech 3,0x(40+300+40)x 900 mm a ta cena je 740, Kč bez DPH (www.keramet.cz) což mi přijde jako celkem masakr. Docela by mě zajímalo, kde jsi sehnal za 200Kč

Co myslíte, uchladí se 6 čipů na 80cm U profilu (maximum je 90 cm). Hliníkový plech je dost veliký luxus.

www.kondor.cz/…
tři kusy 900mm tě vyjdou na dvě stovky

KarlosS napsal: jestli to máš do krytu, ohni do U Alu plech 3mm. Na deset čipů XML žhavených na polovinu, ti stačí rozměr 90x20x5(výška)cm a máš to za 2 kila.

Tak jsem se poptal po hliníkovém plechu o rozměrech 3,0x(40+300+40)x 900 mm a ta cena je 740, Kč bez DPH (www.keramet.cz) což mi přijde jako celkem masakr. Docela by mě zajímalo, kde jsi sehnal za 200Kč

ona by ti tahle pájka byla stejně k ničemu. Jedině žehličkou !!

Jo byl to dotaz. Tvá odpověď mi úplně stačí. A ještě ke všemu mi odešlo těleso u pájecí stanice zrovna jsem bojoval SMD odpory. Kdyby ses dostal k tomu regulátoru PWM tak mi přihoď zapojení a DPD-- ZLED, až pojedu do GME pro novou pájecí ručku tak koupím rovnou součástky a začnu něco dělat

Jestli to byl dotaz a jestli s pajenim takovych veci nemas zkusenost, nedelej to, a ac se ma zkusit vsechno, ruce se schvalne cpat do cirkularky taky nesnazime . Asi by Ti KarlosS o tom mohl neco napsat, myslim ze to taky zkousel .

Má cenu investovat do těchto led aukro.cz/… a pak se s nimi pájet ještě na desku.

Sleduji, že seš pěkná hračička, ale smekám nato, že si to dělal narychlo tak to vypadá dobře.

Obyčejný. Je to tak tenká vrstva, že se to asi neprojeví. Měřil jsem i odpor mezi star a chladičem a všude je zkrat.

kofejn napsal: Lepím silikonem v takřka neznatelné vrstvě a z boku zakápnu dvěma kapkami vteřiňáku. Drží a svítí už dva roky.
rybicky.net/fotogalerie.php…
Obyčejným silikonem? To se mě teda úplně nezdá .... Nebo to je nějaký, který trochu lépe teplo převádí?

Pozor, ZLED7020 se da znicit! Az nekdo budete experimentovat, tohle pozorne ctete.

Chce to dost specialni podminky. Pri napeti pod 6V uz zacne pracovat, ale Rds(on) jeho MOSFETu na konci je prilis velky, z maleho napeti je take dele otevreny, a kdyz zatezi i pri tak malem napeti dokaze tect dostatecny proud, ochrana proti prehrati nezafunguje, a chip se upece. Reseni je celkem jednoduche, nepouzivat mene nez 2 LED v serii, lepe aspon 3, protoze kdyz je napeti nizsi, LED neprotece proud, a kdyz je vyssi, uz nenastane popsany problem. Datasheet na to upozornuje, a to velice spravne, i kratky test znamenal zniceni (a tady priznavam nechteny test, zapomel jsem si u laboratorniho zdroje prenastavit omezeni proudu, napeti padlo, a mel jsem rychle otestovano - pozor na to) .

Reseni lock-out (vlastne z pohledu ochrany chipu v meznich podminkach zadne) se mi tady opravdu nelibi, da se sice dodatecne resit externim stazenim ADJ k nule pri napeti pod urcitou mez, ale uz jsou to zase soucastky navic.

Doporucuji tedy, pouzivat minimalne se tremi LED v serii, problem to dobre resi. Ve valne vetsine pripadu problem nenastane ani s jednou LED, nicmene tohle je dobre vedet.

Rekneme si, jak jsem navrhare toho chipu chvalil, asi to byl taky jen clovek...

Ten trimr neni az tak drahy, plus by to bylo s DIPy osazeni dalsich odporu. Naprosto Te chapu, clovek bez mereni nenastavi co potrebuje. Tohle jsem splacnul nejvic z hecu od Karlose, ze by tech 200mA navic oproti nejsilnejsim LDD (1A) uvital. Tam dobre chlazenym LED nic nehrozi, jeste mohou mnohem vic, takze si muzes tocit jak chces a pridavat a ubirat podle oka a rostlin, bez ohledu na to, kolik tam vlastne tece. I kdyby se to vyrobilo v nejake mensi serii, vyslo by to draz nez LDD, takze kdo tech +200mA za nejakou kacku navic neoceni, nebo mu nejde o nejakou z konkretnich vlastnosti, by si stejne poridil LDD.

Z tohodle pohledu tomu rozumím. Já spíš myslel, že když bys to prodával jako modul, tak tak ten přepínač s odpory je víc user friendly a asi vyjde u levnějc než víceotáčkový trimr.

To bych nedelal, takhle to umozni si i jen jemne stahnout svetlo, kdyz nechci pouzivat stmivani a zaroven chce akvarium trosku ubrat. Ten trimr sice neni nejakou zalezitosti pro uzivatele, ale kdo vi co dela, ho k doladeni osvetleni vyuzit muze, k cemuz u LDD potrebuje nejake dalsi externi udelatko (at uz jakkoli jednoduche, pro mnohe je to komplikace, navic u LDD pujde o PWM, takze kdyz chci mene bez blikani, treba pro film...)

To je ale sympatické udělátko ! Možná by stálo na zvážení pro nastavení proudu použít DIP switch. Pár přednastavených proudů třeba po 200mA.

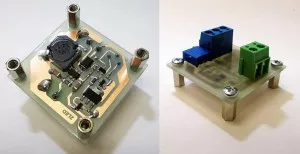

A takhle to vypada narychlo splacnute (ja vim, "...ale Hujere, co ta kanka ve tvem veku!"). Puvodne jsem to udelal do layoutu LDD, jenze to bylo zbytecne horke, spatne to chladilo, sice pohodlne v provoznich mezich, ale i tak.

A pak jsem si uvedomil, jak se to pouziva mezi akvaristy. Nekdo LDD pripoji kabliky a pak to musi nekam nalepit, nebo LDD osadi na univerzalku a zase resi co a jak. Tady jsou svorky (dum holt nedal stejnou barvu) a viceotackovy trimr k presnemu nastaveni proudu. PWM vyhovi v 3.3V urovnich, stejne jako v 5V, nezalezi na tom, proud pro stav sviticich LED je nastaven jen trimrem (250mA az 1200mA), pomoci PWM se pak stmiva. Kdyz se PWM vstup nepouzije, necha se nezapojen.

Distancni sloupky dal dum zase jen moc dlouhe, ale pro nazornost snad staci. Takze se to nekam nasroubuje a propoji se draty do sroubovacich svorek, zadne badani, zadne zkraty "o neco". Rozmer desky 41mm x 41mm.

Lepím silikonem v takřka neznatelné vrstvě a z boku zakápnu dvěma kapkami vteřiňáku. Drží a svítí už dva roky.
rybicky.net/fotogalerie.php…

Tak jsem si zbastlil prvotinu z čipů cree a svítí to super. Zatím jsem to použil jen manželce do kuchyně na rampu nad skříňkama místo halogenek (4x20w jsem nahradil stejným počtem xpg2 na 700mA). Chladiče se mě doma váleli nějaké staré z CPU, jen jsem sundal ventilátory. Čipy na starbase jsem na ně šrouboval, ale přijde me to docela pracný. Používáte někdo lepení? A čím přesně lepíte?
Nad akva se mě s tím asi šroubovat nebude chtit, tak abych se případně dovybavil.

Chtel jsem trimr na nastaveni proudu a k tomu PWM, takze jsem zhora hodil proudovy zdroj, pod to TL431, na ni odpor a trimr, z jezdce trimru do ADJ, a na ADJ to stahuju kolektorem tranzistoru k zemi (a tomu se pres odpor na bazi privadi PWM).

Takze si trimrem natocim kolik chci proudu a zaroven mam vstup PWM, pricemz ten proudovy zdroj (2 tranzistory a 2 odpory) nad TL431 zarucuje, ze nebude v rozsahu mozneho napajeni proudu do TL431 bud zbytecne moc, nebo na nizsim napeti zase malo.

Ale jinak mimo to reseni na ADJ je to katalogove zapojeni.

Vypadá to dos zajímavě, překvapilo mě jak je jednoduchý referenční zapojení. Použil si ho nebo upravil.

Pratele, mohu rict, ZLED7020, plna spokojenost. Vytrapil jsem ho, chova se rozumne. Jeste ho trapim teplem, ale zda se, ze i tak dobre drzi proud a neujizdi. I pri "zatluceni" vystupu (2u2 v X7R pri indukcnosti 47u, Rsense 0R082) dokaze hezky reagovat na PWM na 500Hz. Nejake fotky osciloskopu (stridava slozka napeti na LED, odezva na PWM) jsem udelal, ale neni na nich nic co by se necekalo. Jehlove pulsy na LED jsou rozumne a chova se to vubec rozumne i pri dost nevhodnych konfiguracich (velky rozdil napeti vstupu a vystupu s pomerne malou indukcnosti). Kdyby nekoho zajimaly nejake detaily... a kdyz to bude v mych silach...
I pri plnem proudu (1.2A) se ZLED7020 rozumne uchladi ploskou na plosnaku, rekneme 1cm2 je fajn (studeny samozrejme neni).

Jeste si dovolim tabulku, jak reagoval na PWM (hodnoty soucastek jako vyse), kdyz jsem ho zkousel s 350mA LED (6 LED seriove), protoze kdyz to jinak chodi dobre, to asi bezneho bastlire bude zajimat nejvic. PWM byla nastavena na napetove urovne pro 350mA vystupni proud pri Rsense 0R082.
PWM(%) I(mA)
100 350
90 313
80 278
70 242
60 208
50 173
40 138
30 104
20 68
10 34
5 16
4 12
3 9
2 6
1 3
0 0
Hodnoty berte plus minus mA, je to spinany proud dale spinany PWM, takze nejaka chybicka mereni tam bude. Linearita ohledne PWM je slusna, a chodi krasne od nuly.
S rezistorem 0R082 se da proud rozumne nastavit napetim na vstupu od 250mA (nize uz vypina) do 1.2A (omezi a vic neda). Muj kus omezoval na 1.205A, po zahrati 1.200A (coz je ale pri tak slozitem prubehu na vystupu a mych moznostech mereni presne na puntik).

Takze kdo hledate moznost si postavit takovy proudovy zdroj, za ty penize u mne bez vyhrad:
cz.farnell.com/…

EDIT: Spatne jsem to naformuloval, bez vyhrad, a jeste za ty penize super .

Tak tohle by Ti mohlo vyhovet, smysluplna konstrukce s tak malo soucastkami, bez sloziteho ozivovani, znacka ideal pro vecer s hrackou, specialne kdyz se rovnou k necemu hodi .

Kolik ti za takovou reklamu platí? Dík moc za obsáhlé info, vypadá to zajímavě, docela jsi mně naladil. Někdy si budu muset udělat čas na hraní, jen kde ho vzít S PICkama jsem dělal pokusy před cca 10 roky, takže nabyté zkušenosti budou fuč a nejspíš pojedu hezky od nuly.

, potěšil a moc. Kam se na tebe hrabou meanwellové

Tak ji mam zapojenou na stole. Chova se zatim velmi slusne, dava spokojene 1200mA, ale i mene kdyz se to chce. Docela mi topi, nekde potrebuju nechat zhruba 400mW ze ZLED7020 a narval jsem to na nejmensi prostor co jsem cekal ze by to mohlo jeste snest (velikost jako vetsi typy LDD se zachovanim layoutu) a MOSFET uvnitr ZLED7020 neni zadny superman, 270mR v sepnutem stavu typicky. Pochopitelne SMD indukcnost v provedeni "skoro na doraz" taky topi, ale celkove to na prvni zapojeni nevypada spatne, uz je to funkcni ke zkouseni.

Mimo jine, jaka zverstva na tom pacham, vstup 30V, vystup 1.2A do 2.35R (to je celkem nemravna situace), napeti na odporu je 2.85V (zhruba jako jedna bila LED), zvlneni na vystupu 100mV (podotykam, zkouseno na odporu), s kondenzatorem 2M2/100V v X7R na vystupu se vystup podoba sinu, zadny svincik. Bezi to takhle na 200kHz s indukcnosti 47uH. S teplotou proud ujel asi o 10mA, ale nemohu rict, zda mi spis neujely zatezovaci odpory, v kazdem pripade prima. Ochylky vystupu pri zmenach napajeciho napeti take nepodstatne, pri nizkych napajecich napetich na spodni hranici rostlo zvlneni na vystupu. Musim to jeste otestovat poradne, podivat se co to dela za ruznych situaci, zkusit s LED, ale uz ted citim, ze to nejspis spatne nebude.

Snad jsem nekoho aspon prozatim potesil .

Ja pouzivam skoro ty same chladice na XM-L, XG and i cinske 10W cipy a taky naprosto v pohode. Ty XM-L jedu az na nejakych 2300mA a pak uz to hreje dost, ale porad se na tom da udrzet ruka. Na tech 1700mA co je jedu normalne jsou jen teple na dotek. Ale taky je nenam v krytu, ale ten vrsek chladice kouka ven.

chladiče jsou skoro zbytečné (neberte mě prosím doslova), udělej to jak říkám. Dám ti sem nějaké fotky, ty světla už svítí akvaristům skoro dva roky.

vpoho , koukni na stránky Ferony , nebo Kondor , tam najdeš spoustu AL plocháčů které se jistě taky daj použít za třetinovou cenu profi chladičů

Tak veliká omluva. Musím si na to dát pozor.

Já bych řekl, že ti doporučoval plech tl. 5mm a to je trošku rozdíl

Já už tedy vážně nevím. Jestli se nepletu, tak jste to byl právě vy, kdo mi doporučil ať tam dám plech 0,5 mm (26.01.2015 15:43). Tím pádem, mi nezbývá nic jiného, než ten chladič www.ehlinik.cz/… (jenže ten je v této velikosti (2x90 cm) taky na prd, když je těžký 4,7 kg) To pak jedině tohle: www.aluminiumshop.cz/…

0,5mm plech moc tepla neodvede

Otázka, zda žhavení XML čipů na polovinu bude pro mé akva stačit, ale asi jo. Pravdou je,že nejjednodušší je ten plech neohýbat
