Až si budu delat akvaterarko chci si udělat taky ledkový osvětlení.. jak je to složitý? Koupím led pásek, hliníkových profilů má táta doma hafo, sice silnější, větší (používá je v truhlarine) ale vyrezu si z toho třeba ucko elko atd.. bude to dobře chlazený a asi bych kryt nedával, když tu čtu, že tomu skoro nic nevadí
Jde mi ale o zapojení.. koupím pásky, jaký jsou ideál, to se tady dočtu... ale jak do s tím do elektriky? Připojení na pásku je.. a pak co?

Tak jsem to skoro trefil odhadem tech 30W. tady pisou dokonce jen 25W www.ledsvet.cz/…
a ten uz je i eloxovany/anodizovany (stejne pojmy) .Proste tento profil je nevhodny.A i ten pasek stoji za prd.
Tady mas pasek kterej pouzij www.tradetronic.cz/…
a tady mas profil ktery pouzit www.e-light.cz/…
Na vse ostatni se vykasly.Je to ztrata casu.
Ale i ma varinta nenei zcela idealni ale aspon za neco stoji.

Na zaklade plochy v reze toho hlinikoveho profilu LED WIDE ma 1 meter hmotnost okolo 245 gramov.

Zistil som, ze ten hlinikovy profil nie je eloxovaný ani anodovaný.
www.ecoprodukt.sk/…

Pisal som o tom hned na ziaciatku:
Prosím Vás chcem si tam dať ešte 2 x 80 cm LED pásik s hliníkovou lištou
Takze budem mat 2x80 cm hlinikovu listu a 2x80 cm LED pasik.

Ten hlinikovy profil som vybral preto, lebo je najsirsi a aby sa nestalo to, ze ked tam dam ten LED pasik, tak aby zrazu z uhla svietivosti napr. 120 stupnov nebolo len napr. 90 stupnov.

Ako viete, ze ten hlinikovy profil ma na 1 metri 30 wattov? - ako sa to zistuje a pocita?

Tak mi poradte konkretny hlinikovy profil.

Dakujem.

Koukam ze Slavko vam to uz velice hezky a presne vysvetlil v predeslych prizpevcich.No hold jste se nepoucily.Panove freem1 stanki
No jeste jsem koukl na ten profil a uz dle popisku (PROFIL LED WIDE - pre dekoratívne osvetlenie obrazov a rôznych predmetov.) uz by te to melo trknou ze v tvem navrhu je neco spatne

freem1 napsal: Kupim si ten pasik SMD 8520 Double Row:
s.aliexpress.com/…=

K tomu tento hlinikovy profil 2 metre:
www.ecoprodukt.sk/…

A tento difuzor 2 metre:
www.ecoprodukt.sk/…

Hadam to bude dostatocne svietit a aj chladit...

Nechti ti do toho kecat ale vse je spatne. Pokud trvas na tech ledkach tak ty maji 12W 50cm a ten profil co do kteryho to chces davat ma na metru 30w Sice jsem nenasel kolik tech pasku tam chces dat ale kupeckyma poctama to ten profil neuchladi.A to je situace kterou vam tady krasne popsal Slavko.Pokud das dva ty pasky vedle sebe tak na pul metru to bude delat 24w tepla. Okolni teplota kolem telesa bude cca 22°. No a ten profil bude mit na pul metru jen cca 15W ucinnost takze ti tam lita 9W tepla.To je jen teoreticky a polopaticky.Ta problematika je uplne jina. Provozni teplota cipu naroky na chlazeni atd.Jeste bych se nad tim bejt tebou zamyslel.A jen kupeckejma poctama to nejak spocital.Vzdy davej ten chladic aspon s dvoujnasobnou Wattazi nez je napsano na pasku.Ale jak uz jsem jednou podotkl tak problematika je obsahlejsi toto je jen ma rada pro tebe at se zamyslis.

stanki napsal: Zalezi na podmienkach ako dlho vydrzi. Mam vlastnu skusenost pri 5630 na al profile, napajanie celych 12v, vsetko v krite bez vetrania a este pri t5 ktore tiez topili. Mozno polr roka bude minimum pri najhorsich podmienkach
Robíte úplne mylné závery (a pravopisné chyby), prosím prestaňte radiť, len pomýlite ostatných.

Sám mám pásy spolu s 2 x 39 W T5 v kryte, vetranom voľným prúdením vzduchu už niekoľko rokov. Neviem síce, čo si pod IP20 predstavujete Vy (resp. predajca), ale používam pásy bez zaliatia, čo by tomu mohlo zodpovedať. Pásy sú z 3014-tkami, čo je menšia obdoba púzdra 5630. Keďže mi to stále svieti k plnej spokojnosti, bude chyba niekde úplne inde.

Pochybnosti o vhodnosti 5630/5730 i 2835 (na flexi pásoch) som vyjadril v jednom z predošlých príspevkov, ktoré ste dôkladne odignorovali. Pričom vychádzajú nie z mojich pocitov a dojmov, ale z poznania technických dát i skúseností. Prvé experimenty s LED na svietenie som začal robiť pred asi piatimi rokmi, vyskúšal som veľa rôznych typov púzdier, pásy flexibilné i pevné, lacné i drahé, vytvoril som im rôzne podmienky a môžem zodpovedne prehlásiť, že Vaše tvrdenia o životnosti sú mimo. Napr., dokázal som pri experimentoch vytvoriť i podmienky, kde pás doslúžil už za dva nesiace... Ak dotyčný použije kvalitné pásy a vie čo robí, nebude so životnosťou taký problém, ako pášete Vy.

Zopakujem, čo som písal v inej téme -- robiť si vlastné svetlo z LED vyžaduje určité znalosti (a skúseností) o polovodičoch, o ich tepelných vlastnostiach, ako i teplovodivých vlastnostiach všetkých zúčastnených materiálov. Platí to najmä pri výkonových LED, ale nedostatok znalostí a skúseností často vedie k zúfalým výsledkom i pri použití pásov, pretože laici si často nie sú vedomí, čo všetko vstupuje do hry a potom hľadajú chyby všade možne, len nie v sebe...

Takže, ešte raz, nemýľte ľudí, Vaša skúsenosť i závery nemusia byť (a nie sú) správne.

Ja si myslim, ze s tym nebude az taky problem - odhovarali ma aj od toho, aby som nedaval Chihiros do krytu (podotykam, ale ze Chihiros neni natesno nalepeny na kryte, ale mam tam asi 1,5cm medzeru kvoli prudeniu vzduchu) a nevidim v tom problem - kryt ma vetracie otvory a este aj veko krytu je otvorene a ziadna vlhkost neni ani na kryte zo spodnej strany a ani na Chihirose.

Dolezite je pouzit dostatocne velky hlinikovy profil.

Pri najhorsom pouzit aj ventilatory na ochladzovanie.

Pasik by prave nemal byt zaliaty v silikone alebo v takom niecom, a ani v tej zmrastovacej buzirke, lebo potom sa pasik vplyvom tepla zacne znehodnocovat.
Mala by byt aj medzera medzi pasikom a difuzorom (krytom), ktory sa dava do toho hlinikoveho profilu.

Taketo veci tazko reklamovat, ale zabudol som na jednu podstatnu vec. To ze pasik bol len ip20. A to asi bol najvecsi problem.

no tak měla by na ně být klasicky 2 roky záruka ne?

Zalezi na podmienkach ako dlho vydrzi. Mam vlastnu skusenost pri 5630 na al profile, napajanie celych 12v, vsetko v krite bez vetrania a este pri t5 ktore tiez topili. Mozno polr roka bude minimum pri najhorsich podmienkach .

Kupim si ten pasik SMD 8520 Double Row:
s.aliexpress.com/…=

K tomu tento hlinikovy profil 2 metre:
www.ecoprodukt.sk/…

A tento difuzor 2 metre:
www.ecoprodukt.sk/…

Hadam to bude dostatocne svietit a aj chladit...

Chladič jsem koupil schválně naddimenzovaný, čím nižší teplota, tím lépe. Nechtěl jsem v opačném případě řešit přehřívání větráčkem. Takhle je teplota OK a navíc do budoucna přemýšlím o upgradu na výkonové čipy Cree, takže by ten chladič také mohl stačit.
@ solty18: dobré víno nesmí při nějakém to bastlení chybět

Jj ten chladič je fakt obrovský. Mne sa páči na zábere pohár bieleho vínka.

no já si taky myslím, jako proč by měl pásek vydržet jen třeba rok. Beru mít ho nalepenej na chladiči, ale třeba naši mají led pásek nalepenej přímo ze spodu na kuchyňské lince a už to svítí kolik let - a tam taky dostává záhul, z jedný strany horká pára od varný konvice, z druhý mastnota od sporáku atd.

@Vrzy: no tak to je pořádnej chladič

Já si stavěl světlo asi před půl rokem. Mám 2 okruhy - studená bíla 2835,5630 a druhý okruh červená/modrá 5050. Pásků je něco přes 13 metrů a jsou nalepené na masivním hliníkovém chladiči, který je nad otevřenou hladinou. Momentálně mám stažené napětí na zdrojích asi na 10V a celkovej výkon necelých 100W a teplota chladiče cca 40°C. Na maximum asi 250W a teplota chladiče skoro 90°C. Základ je dobré chlazení, s teplotou klesá účinnost a hlavně životnost.
Více fotek v mé prezentaci akvária.

Také se přidávám k tomu, že vydrží déle než půl roku.
Já mám od loňského dubna v krytu a v pohodě i při velmi drsných podmínkách (občas mi při údržbě zapnutý spadne do vody ).
Ale je pravda, že mám hliníkový kryt, to bude důležitý detail.

proč by měli vydržet jen půl roku-rok?

To nevadi az tak, ze to mam v tom kryte (aj Chihiros A601 tam ma a ziadny problem - v kryte sú otvory a aj dvierka na kryte mam otvorene).
Na Aliexpresse stoji 5 kusov v dlzke 50cm okolo 5€.

Pokial som dobre postrehol budes to mat pod kritom. Tam by som nesiel do noviniek hlavne kvoli cene. V krite ti vidrzia pol roka, maximalne rok a budes menit. Skoda je tam kupovat novinky ktore su este viacnasobne drahsie. Moja rada 5630 alebo 2835. Su cenovo najdostupnejsie.

A viete nieco viac o tom SMD 8520?

Su kvalitnejsie ako napr. SMD 5630, 5730, 2835, 3014?

Alebo, ktory mi odporucate namiesto toho SMD 8520?

Vo väčšine máte pravdu. Číslo udáva rozmer, ale s rozmermi je úzko spojená aj konštrukcia, a teda aj spôsob odvodu tepla.

Čipy v 5630 (5730, 3014) sú novšie ako 5050 a ich hlavnou výhodou je to, že sú nižšie -- toto číslo v rozmere nie je. Keďže sú nižšie, teplo z vnútra rýchlejšie prejde von, tzn. lepšie sa ochladzuje ako celok. Avšak. teplo je odvádzané len povrchom púzdra, a tak stále vyžadujú kvalitné prúdenie vzduchu okolo. Púzdra 5630/5730 sú navrhnuté pri výkony až 0,5 W/ks, a to je dosť. 3014 sú ich menšou obdobou s 0,1 W/ks, a tak môžu byť pokojne hustejšie. Púzdra 2835 prinášajú tepelný odvod do podložky, a tak môžu by pokojne zaliate, ale osobne neverím, že flexibilné (plastové) pásiky dokážu toto teplo zmysluplne odviesť, a tak je ich výhoda pri tomto type použitia otázna. Ak si však kúpite pásiky na hliníkovom (či inom kovovom) páse alebo si pás urobíte sám, môže byť táto voľba super. Ostatné, menej rozšírené/nové púzdra, sú veľkou neznámou, pretože ich technickú dokumentáciu jednoducho nie je možné nájsť. Technika nie je náboženstvo, tu viera nepomáha

Čo sa týka účinnosti, považujem najprv za dôležité uvedomiť si, že údaj o účinnosti pásikov často nezahŕňa výkonovú stratu na stabilizačnom rezistore, ktorý často predstavuje okolo 25 % celkového spotrebovaného výkonu. Zároveň informácie u predajcov väčšinou udávajú maximálnu účinnosť konkrétneho čipu (a často i úplne iného ako je reálne použitý), a majú pramalú výpovednú hodnotu o skutočnej účinnosti pásika, pretože tá závisí na nastavenom pracovnom bode, ktorý je často nastavený na maximálnu svietivosť, kedy je zároveň najnižšia účinnosť. Inými slovami, pri informáciách od väčšiny predajcov skončíte pri pokuse o výpočty úplne mimo, lebo čísla sú jednoducho zlé.

V neposlednom rade, konkrétna účinnosť/svietivosť je daná čipom vo vnútri púzdra, a tak vôbec nemusí závisieť na použitom púzdre. I keď, samozrejme, vo väčšine prípadov možno zovšeobecňovať, čím novší typ púzdra, tým novší typ čipu. To však nebráni tomu, aby v novom púzdre použili čip od nejakého pokútneho výrobcu (alebo odpad renomovaného), ktorý môže byť pokojne i horší ako čipy vyrábané pred X rokmi a nové púzdro to jednoducho nezachráni

Inac to stvormiestne cislo je velkost celeho puzdra. Neznamena to ze cim vecsie tym novsi typ a lepsi. 5630 su puzdra (zlte kocky) o rozmeroch 5,6mm x 3,0mm. Cize obdlznicky. Cip 5050 bude kockaty 5mm x 5mm. Dalsia vec je ze mozte kupit pasi s 5630 kde su 60 puzdra na meter a aj kde su 120 puzdra na meter. Dvojnasobny pocet bude mat dvojnasobny vykon ale aj viac sa bude hriat kedze budu husto. Teplota vie rapidne znizit zivotnost pasika. Moj nazor je ze zhruba cim vecsie puzdra tym to dosvieti do vecsej hlbky (ale neje to zarucene). Tiez dolezity udaj je svietivost v lumenoch ktoru si prepocitajte na vaty. Napr 5630 ma az 100lm/w. Alebo 5050 ma 50lm/w. Dalej 2835 100lm/w. Cize aby ste dosiahli ten isty svetelny vykon treba vam 2x vecsiu wataz u 5050 ako u 5630. Cize 5630 su o dost uspornejsie. Inac 5630 je vylepsena a novsia ako 5050. Kazde sa inak hreju a nezalezy to len na watazi. Oblubene su celkom 2835, su mensie ale menej hreju. Ja mam dobru skusenost s 5630, su vecsie silnejsie ale uz sa viac hreju ale podla mna je to este priatelne.
Za vsetky udaje sa neviem zarucit, mozno ze sa aj ja mylim tak ma doplnte alebo opravte.

Mozem to dat napr. do tohoto hlinikoveho profilu, alebo ktory hlinikovy profil z tej stranky ekoled.sk by ste mi odporucili a preco?
www.ekoled.sk/…


Mam tam dat aj ten zodpovedajuci difuzor alebo to nechat otvorene?
www.berge.sk/…

Dakujem za pomoc.

SMD :Korea chip（Zener diode）8520 SMD led
1.Material: Aluminum PCB
2.Leds: 120leds / m double ROW
3.Emitter Color: White
4.Lumen :50 lm / led
5.Power: 10W/M
6.Length: 1m
7.Width: 12mm
8.Hight: 0.2cm
9.Input Voltage: DC12V

Podla parametrov je to ako hovoris, osobne idem vyskusat pasky s SMD 5630 ktore maju dvojnasobny prikon, vyssiu efektivitu a svietivost ako 5050.
Tym padom by mi mali stacit 4 pasky a to by bolo pre mna idealne.
Dam vediet ako to dopadlo, pasky su uz na ceste.

www.smdledzarovky.cz/…

Vsak ja nehovorim o 1 pasiku, chcem tam dat 2-3 kusy v dlzke 75cm.
Ale ty mas uplne iny typ pasika, takze to sa neda porovnavat...kedze si myslim, ze ten SMD 8520 je novsi a aj silnejsi, ale to sa len domnievam...

no hlavne si nemyslim ze ti bude stacit jeden pasik...
Ja osobne mam na akvarku 100x40x40 8ks pasikov sSMD5050 v 4 hlinikovych profiloch, svieti aj hreje to slusne
Farba kombinova 1:1 neutral white + white

Bude stacit, ked ten pasik SMD 8520 nalepim na hlinikovy obdlznikovy profil 30x5 mm v potrebnej dlzke podla akvaria, alebo mam dat sirsi ten hlinokovy profil a v akom rozmere?

m.aliexpress.com/…;

Lebo si chcem zhotovit vlastne osvetlenie, tak preto spekulujem, aky LED pasik tam dat atd., aby to malo, aky taky vysledok...

já myslím že to moc řešíš, na co takovou svítivost, to tak mít akva metr na výšku...

To viem, ale skoro na kazdej stranke je pisane nieco ine...

Riccihifi napsal: Google je plny informacii o tychto ledkach.
Staci vediet priemerne anglicky.
Nebo použít překladač

Google je plny informacii o tychto ledkach.
Staci vediet priemerne anglicky.

Nikde neni o tychto LED SMD 8520 a SMD 7020...

Otazky tohto typu by som skor smeroval na spravne forum:
forum.fotonmag.cz

Co poviete na LED SMD 8520 alebo SMD 7020?

Ma tu niekto to svetlo SINKOR alebo nejake skúsenosti s nim?
Je mozne, aby malo taku svietivost 7020 lumenov pri 25 wattoch?

ne, dokonce je na té pravé fotce vidět označení 5630 přímo na pásku.

Mozete sem dat nejake linky na vysokosvietive LED pasiky? - nieco podobne ako je pouzite v tom CHIHIROS, SINKOR atd.

Nie nahodou 5730?
www.channypicture.com/…

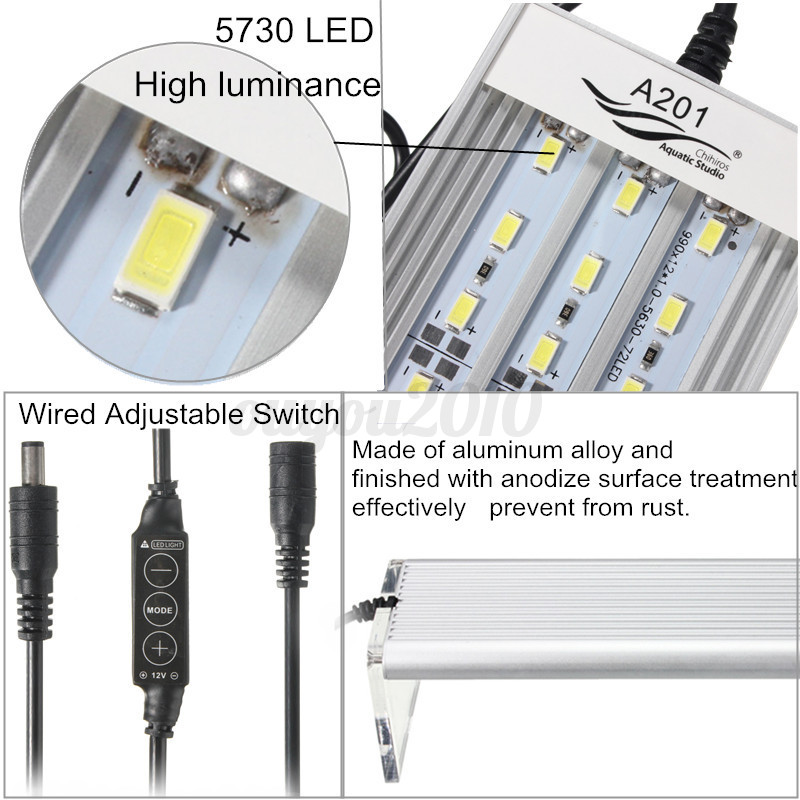

V chihirosu jsou použity čipy s pouzdrem 5630. Jsou na hliníkové podložce, nejdou ohýbat. V mém případě volně vloženy v těle svítidla, nebyly ani přilepeny k hliníkovému tělu.

Tie profili lumi solis mam aj ja. Su pekne siroke a lepsie chladia ak tam das menej ako 3 pasiki. Difuzor stlmi silu osvetlenia ako bolo spomenute ab nezabrani vlhkosti, skor ju udrzi dnu. A to sa mozes snazit ako chces to utesnit. Proste v krite je to len otazka casu kedy pasik odijde. Tiez ten isty pasik u roznych vyrobcoch moze mat uplne ine parametre. Jedna vec je co pisu a druha ako je to v realu podla kvality. Moj nazor je ze je lepsie kupit silnejsi a ubrat potom na napajani. Menej sa bude hriat, a bude mat dlhsiu zivotnost. Je to proste o vyskusani... jednoznazna odpoved nieje

Som jediny co si mysli, ze tomuto svetlu sa pri 25W moze o 7000 lumenoch iba snivat ?
Chcel by som vidiet test svietivosti...

Co poviete na toto svetlo?
To je sila, pri dlzke 75 cm ma 25 wattov a 7020 lumenov, farba svetla je 6000 Kelvinov.
www.rostlinna-akvaria.cz/…

Jejo ospravedlnujem sa, nie 13 wattov na 1 meter, ale 21,67 wattov.

Ked som preratal ten pasik z Chihirosu tak mi to vychadza takto, Chihiros A601 ma 60 cm, 39 wattov a 5800 lumenov a z toho vyplyva, ze 1 meter ma 13 wattov a 3222 lumenov - pasik je asi na pevnom podklade, cize nie je asi ohybny - len neviem, aky typ LED pasiku tam je a s akymi cipmi - vie mi to niekto povedat?
Takyto pasik s takymito parametrami na 1 meter som zatial este nevidel - budem rad, ked mi tu niekto taky ukaze...

A ten pasik co si chcem kupit je kvalitny alebo?
Mate s nim nejake skusenosti a poznate ho?
www.ledstar.sk/…

to lepidlo není špatné, ale nečekej od něj zázraky, samo o sobě moc nedrží. Další věc, že bys musel z těch led pásků nějak sundat stávající "samolepku" jinak tam to lepidlo nebude mít žádný efekt, při lepení pásek zatěžkat - tak do druhého dne. Osobně si myslím, že teplovodivé lepidlo na led pásky je zbytečnost.

U procesorů, chladičů apod. se používá spíše pasta, ale tam je opravdu třeba toho dát co nejméně a přitom dostatečně. Je určené k vyrovnání mikro spár mezi plochou třeba procesoru a plochou chladiče - nikoliv na slepení dvou věcí k sobě...
