LED pásek

rybicky.net/clanky/914-led-osvetleni-akvarii-i
rybicky.net/clanky/916-led-osvetleni-akvarii-ii
rybicky.net/clanky/919-led-osvetleni-akvarii-iii
rybicky.net/clanky/923-led-osvetleni-akvarii-iv

a IP20 umiestnené cca 3-4 cm nad krycie sklo? nemáš s tým náhodou nejaké skúsenosti?

Ty maj IP65 - jsou zalité v silikonu,takže jsou.

mně to svítí už od 13.1.2013 , zkušenosti jsem myslel vliv na kytky , viz. problém můj příspěvek níže

Koukal jsem na odkaz, ale tyhle diody ani nejsou vodotěsné ne?

Ebay moc nemám rád ... mrknu se po těch 3528 někde na internetovém eshopu, ale moc díky za radu ;)

Že ty ses nekouknul na ten můj odkaz?

Jak už sem psal hlavní osvětlení bude 3x20W T8 ... taky mám kryt ze dřeva tak žádné výkonné diody tam dávat nemůžu, takže by asi stačil ten pásek v silikonu ... a bylo by dobré ho sehnat pod 500kč

Já mám na noční osv. 70cm teplé led (5050 na hl.profilu),ale na tohle by stačily právě ty 3528.
Co tohle:
www.ebay.ie/…

Za slušnou cenu jedině na ebay.Led musí být 3528 zalité v silikonu.Ty není nutné chladit,ovšem asi se zkrátí životnost(i když ne o moc),takovýhle se používají i na osv. např. interiérů a tam se taky nechladí(pod kuch.linkou,na schodišti a pod.
Já dal ze svýho předchozího akva(né z původních ledových neonek,ale ještě před ním) 1/2m zespodu na kuch.linku a předtím byl v akva kde taky neměl chlazení a svítí pořád(nonstop) a v pohodě.

No hlavní osvětlení mám 2x T8 20W + chci dokoupit ještě jednu T8 (na nádrž 80x40x40) a ten led pásek chci jen na přisvicování nebo na to noční sledování akvárka ... mohl byste mi nějaký pásek doporučit?

Jo a napájí se to 12V.Hlavní využití tohohle pásku je u aut,přesně tímhle se dělají ty "neony" pod auta.

Tak já zkušenost mám:já s led páskama tak trochu občas kšeftuju a tohle má hodnotu...no,přesněji řečeno tam chybí desetinná čárka Tohle je dobrý tak na nějaké noční osvětlení,je to dobrý v tom,že je to absolutně vodotěsný,ale jako nějaké hlavní osvětlení to teda nee ,maximálně na sklenici vody

Jo takhle to taky vidím Neporadil by někdo kde sehnat kvalitní led pásek tak 60 - 80cm který by nebylo potřeba chladit a za slušnou cenu??

bez podrobnejších údajov by som to určite nekupoval.... naozaj o tom svetle nepíšu nič, "světle bílá" ? ohebný pásek? 12V DC.. omfg radšej si šetri peniaze

Lidi nemáte někdo zkušenosti s aukro.cz/… ???? Má to cenu kupovat ?? Nikde se tam nepíše kolik to je W tak abych to nekoupil zbytečně a pak to pro rostliny nemělo žádný přínos

přibližně z tehle doby jsem o použití psal - 26.05.2013 23:13 . Mám i nějaké fotky v profilu

Já vím,ale to je to samý.Je to jedna řada,jako když koupíš starou a novou fábii - jezdí stejně,jen trochu jinak vypadá a má jiný označení

nejsou to čipy 3528 ale 3328

mám to nafocené v profilu ( Davidovo 3.) , pH 6,8 , tvrdost dGh 8 , dkH 6 , hnojím 0,5ml PMDD , 2ml PMFE ,při tomto světle a hnojení mi kytky které mají mít 20cm narostli do 40cm listy jako polovina A4 , a jak to chladím ? pásky mám nalepené na pozinkovém plechu cca 350 x 350 mm

Akva má 100l,obvod 75x35 a pásku asi 220cm.

Zajímavé řešení takto po obvodu. Kolik tam toho máš (délka) a na kolik litrů?

Jo tenhle,ten už sem viděl.Jelikož to jsou pořád jen čipy typu 3528,tak tolik hřát nebude a uchladit by měl jít tím,čím se chladí 5050.Já bych ho klidně testnul na obyč.al profil.
Na obr.je moje řešení s 3528,60/m.Už to jede 1/2 roku,párkrát to za provozu spadlo do vody(tedy jen část a to při přilepování) a svítí vesele dál,zhaslo zatím jen pár(asi 5) diod,tak to neřeším.

Zdravím.
Doma se mi válely 3 rozbité LED zářivky T8 120cm.
Včera jsem je rozdělal a chci se pokusit o jejich znovu vzkříšení.
Vymontoval jsem z nich ty elektrické nesmysly.
Nejprve jsem myslel ,že to jsou trafíčka a že do zářivek jde pouze 12V.
Ale šeredně jsem se spletl.
Do pásku jde 230V !
Jeden ze tří stále fungoval takže jsem na něj postupně připojil všechny tři "Led pásky" a všechny vesele svítí.Takže to je těmi napájecími prvky.
Zjistil jsem ,že z toho jdou dva kabely + a - ,ale na obou jsem naměřil napětí.
Nevíte čím bych mohl tyto zdroje nahradit ,abych mohl pásky ze zářivek využít jako doplňkové světlo pro 930l akva.
Děkuji za info.

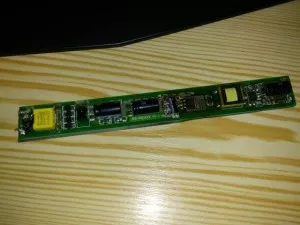

Přikládám foto mrtvého zdroje.

www.t-led.cz/… tu je ten jeho pásek. Čím to chladiš? Je to sice jen SMD 3328 ale 120 led/m (20 W/m). Určitě by bylo super přídat nějakou fotku toho jak to máš řešené, pomůže ostatním, obzvláště, jestli ti to funguje

To se mi moc nepozdává-když by bylo světla málo,nebo nevhodné(např.spektrum),nerostlo by skoro nic,takhle to spíš vypadá na něco s vodou,nebo živinami(co ph,tvrdost,no...?).
Ten pásek neznám,hoď sem odkaz,ať to nemusim hledat.

Ahoj , chci se zeptat na pásek 600SB3 od prodejce T-LED , jestli ho někdo má a jaké má s ním zkušenosti . Mám ho a svítí hezky , kytky u dna mi jdou krásně , bublají , rostou a nemá to chybu , ALE plovoucí jako růžkatec , pistia , egeria mi nejdou , jsou bledé , průhledné a růžkatec se rozpadá .

Vem chladic 0610. lepe chladi o vzhledu ani nemluvim a kdyz pripevnis po okrajích zespod chladiče nejaky maly hliníkový u-profil zasadis do nej plexi (nebo sklo) utesnis třeba síl konem tak mas perfektni světlo nad akvárium.

No právě variantu ve stylu...neřešim krytí zadělám v liště, nebo toto řešení...jde spíš o princip řeším také ...pak by stačili ty pásky z T-tel ip 55 ...ale mam z toho trochu strach, že se třeba okolo kabelů, nebo někde ta vlhkost dostane. Uvidím...
Asi jsem zavrhl ty ip68 z důvodu problému s chlazením a sháním ip 65 nebo ip 67.
Kažodpádně budu informovat jak to dopadlo.

no když vidíš ten profil, tak Tě to samo trkne. Můžeš dát plexi, co je ta silná čára (líp to narychlo takhle nezvládnu) anebo i mezi ty žebra co je ta slabá, pokud chceš chladit více a nemít schovaný pár žeber. Na boky je tam připravena půlkulatina na vruty, ty můžeš našroubovat přes nějaký těsnění a nemusíš mít ani pásek s krytím.

Zkus to nějak víc rozvést, třeba nákres...ps. během příštího týdne mi příjde tabule plexi 3 mm 1500 x 1000 mm. Takže materíál na výrobu by byl. Avšak pořád řeším jaký pásek, jaký výkon a jaké krytí.

do výřezu se vejdou dva pásky aj i tři, když na to přijde. A když si necháš s 4 mm plexiskla udělat nebo si uděláš otevřený céčko, a strčíš ho do těch otvorů na krajích, je světlo jako víno a ani nemusíš těsnit proti vlhkosti. Ideální profil pro ty, co chtějí LEDpásky nad akva. Já vím, není to zadarmo ani od ťamanů, tak to v Čechách neprojde.

Jasně, že ty čísla nejsou přesná, ale pro výpočet ztrátového výkonu je to dostačující, proto jsem i upřesnil typ bílé LED, je li to nejpoužívanější systém "modrá/žlutý luminofor" (IR se už moc nepoužívá) platí těch ca 300, u těch RGB to s klesající teplotou světla šlo až na 415 tuším, před časem jsem to tu dopodrobna rozebíral, kdo chce ať dohledá, v podstatě "ořezanost" spektra umožňuje dostat se přes těch 251lm/W, RGB jsou vlastně 3 monochromatické špičky, proto ta vyšší účinnost.

Mimochodem, tech 300 ve vzorecku je jakasi maximalni hodnota lm/W, ale fakt jen orientacni, pac pri ruznem spektru muze hodnota lm/W udavat ruznou premenu energie, uz jen proto, ze jednotka Lumen je vztazena k citlivosti lidskeho oka vuci spektru. Takze zelenou vidime paradne, modrou a cervenou hure, okraje viditelneho spektra nejhure (treba fialovou). Pro bile svetlo s plnym spektrem 5800K je teoreticke maximum pro veskerou energii vyzarenou jako svetlo 251lm/W, tedy pokud si to pamatuji dobre. Pro chromaticke svetlo, no proste ho vezmu na komoru v nejcitlivejsim bode spektra pro oko, je to 683lm/W (555nm <zelena>, to uz jsem si musel najit, tolik si zase nepamatuju).
Zdroj: en.wikipedia.org/…

A ted to cele zjednodusime. Vice nez 20% LEDkami jako svetlo vyzarime tezko, alespon pri dnesnim stavu, LED pasky nejsou nic extra, protoze ztraceji jeste neco na rezistoru vlozenem seriove k LED (proto je mozno je zivit napetovym zdrojem), takze pro ucely LED pasku si klidne muzeme rict, ze by chladic mel uchladit minimalne 90% dodaneho vykonu na pozadovanou maximalni teplotu... tedy temer vsechno . A je dopocteno .

To bys lidem tady neudelal, jeste je zasobovat terminy jako "Junction temperature" .

Navíc je 10 cm široký, což při mé šíri akva 34 cm nedovoluje víc jak 2 ..když počítám i s nějakými výztuhami v krytu. A 1 m led pásku na 50 l mi připadne málo. (počítám li s 60 led/m 5050)

Tady máš ten vzoreček na výpočet ztrátového výkonu, pokud znáš velikost světelného toku v lumenech, jde o klasickou bílou LED s "žlutým" luminoforem, jde vlastně o rozdíl proti účinnosti 100% (u RGB by to bylo 400).
to: Designer udělal jsi kus osvětové práce , dokud se lidem ty LEDky nevysvítí, hůř se je k tomu chlazení přesvědčuje. Jenom doplním, že i když má LEDka třeba 40°C, problém je teplota jádra, která je ještě vyšší o dalších ca 5-10°C/W.
Výpočet chladiče nějaký jsem spíchnul v excelovém souboru, co mám v profilu, al e počítá se ztrátovým výkonem předem zadaných Cree LEDek.

390 kc bez dane.....myslim, ze skusit ty sberne suroviny nebude od veci

tady máš pořádnej chladič: www.alunet.cz/… za vcelku přijatelné peníze
aha, tak odkaz funguje jen na všechny produkty, tak tedy chladič 3069 za 390 kč metr

tak počítám s tím, že silikon teplo nevede..viz předchozí diskuze, čili by se pásek z vrchu, kde silikon je neměl ohřívat, proto by neměl vadit ten skolo něho...je tam z důvodu zabránění průniku vody ...jak zde už také bylo uvedeno. No a co se týče uchycení lišty k plexi...tak tam ani moc nechci aby to vedlo teplo.
Ještě se chci zkusit příští týden stavit ve sběrných surovinách, jestli třeba namají nějaké staré Al chladiče, že bych to místo lišt nalepil na ně. No uvidíme.

taky jsem o necem podobnem uvazoval, ale zatim jsem se k tomu nedostal a to uz mam vse pul roku nakoupene dej pak vedet, jak si dopadl, jestli se to uchladi....nevim jak bude prevadet teplo ten silikon?

Tak jsem koukal, že pásky voděodolné dodávané firmou T-led mají jen IP 55 ..to bych do akva nedal. Protože se tu řešilo, že ip 68 zalitá oboustranně se nebude pořádně chladit o al profil, protože tam má ten silikon. Zkusil jsem vymyslet, jak to udělat s ip 65 - viz přiložený obrázek (ip 65 14,4 w/m) ...mělo by šanci se to uchladit?

ps. je to vzhůru nohama, ale to asi všem došlo

a já bych dodal chlazení silně předimenzovat

Nejzajimavejsi udaj, ktery by mel byt schopen sdelit, je lm/W, tedy kolik Lumenu to vyzari na Watt. A pochopitelne, pokud bych si neco porizoval, by mne zajimala u bilych LED barevna teplota, coz by mel prodejce vedet.

Ale jinak bych to moc neresil, protoze abychom to mohli teoreticky resit, musime jeste znat parametry chladice a pak to cele soupneme pod kryt, kde nam diky nevetrani narusta teplota jinak nez ve volnem prostoru... Tady je asi lepsi vyzkouset .

OK, já se můžu prodejce zeptat přes zprávu. Takže na co přesně bych se měla ptát? Na výkonovou ztrátu? Tedy kolik tepla přemění ledka na teplo? Můžu to zkusit, jestli mi to výrobce sdělí. Měl by...

To Ti reknu uplne presne, kdyz mi reknes, kolik energie Tve konkretni LED premeni na teplo a kolik na svetlo... A tohle vetsinou nikdo nevi. A i kdyz vis, kolik sviti, moc uplne to nepomuze, pac jednotka Lumen je vztazena k lidskemu oku a tak zeleny a cerveny pasek, ktere sviti stejne Lumenu, vyzari jako svetlo ruzne energie. A u spojiteho, ruzne pomackaneho spektra je to jeste slozitejsi. Dalo by se z toho vybruslit pri znalosti barevne teploty pri pouziti bezneho spektralniho slozeni bilych LED, ale asi bude jednodussi si vzit kus chladice a zkusit, protoze stejne kazdy pouzije to, co ma po ruce, je pro nej cenove dostupne atp. a parametry toho chladice se stejne v 90% pripadu nedozvi, stejne jako je tomu u tech LED.

hezky sepsané. Jen jak třeba vypočítám kolik tepla mi vyprodukuje LED pásek bez chlazení -tu výkonovou ztrátu.
chtělo by to nějaké vzorečky pro výpočty

Rozpoutala se tady trosku debata, ze ktere je jasne, ze chlazeni nelze podcenit. Kdo chladi poradne, je spokojen, kdo ne, LED odchazeji.

Rozeberu to ve trech bodech.

1. Vykonova ztrata na LED pasku. Existuji LED pasky s ruznymi LED a s hustotou jejich osazeni od 30ks LED az do 240ks na metr. Dulezita je vykonova ztrata toho LED pasku, to co se nepremeni na svetlo, ale na teplo. A tohle teplo musi pryc. Kdyz budu mit LED pasek, ktery ma vytopit prikladem 1W na metr, pak to ani pridavne chladit nebude potreba, to uchladi sam o sobe a klidne ho mohu lipnout i na kus dreva. Pridavne chlazeni nepotrebuji takove ty reklamni pasky, casto 30 LED na metr, a zadne extra svetlo, musel bych jich nad akvarko pouzit opravdu hodne. To je fakt tak dobre k nocnimu oramovani cedule u baru a nebo aby Vam doma vecer ve vytrine svitily nalestene sklenicky zelene (otazka vkusu, to uz jsme jinde). U pasku 14W/m je najivni si myslet, ze by mohl prezit bez chlazeni (muzete svitit chvilinku, na zkousku, nez se ohreje, proste par sekund nevadi).

2. U LED pasku s malou vykonovou ztratou je pak i jedno, jestli maji kvalitni lepidlo, ktere vede teplo do podkladu (chladice), nebo ne. Naopak u pasku, ktere se tady bezne zminuji, protoze taky mnohem vice sviti, ale samozrejme i mnohem vice topi, je kvalita toho lepeni pro prenos tepla velice dulezita vec. Nelze takovy pasek prilepit cimkoli, a pokud jej nekdo nedej buh lepi cimkoli ma po ruce i s tim podkladem na samolepicim povrchu, je konec takoveho pasku v blizkem dohlednu. U diskretnich LED se pouzivaji pruzna prichyceni k chladici (treba sroub s pruzinou, u vykonovych soucastek pak pruzny klips, pruzne podlozky atp.), protoze tepelne pracuji (ohrivanim a ochlazovanim meni material velikost, staci se mrknout na teplomer se rtuti ci lihem) a normalni sroub by se omackal/povolil a po case by se zhorsil prenos tepla.

3. Na chladic, ktery je pro LED rozumne pouzitelne nad akvarium nutny, jsou kladeny 2 hlavni pozadavky. Musi byt z materialu, ktery co nejlepe vede teplo. Hlinik je tady prima material (med by nad akvarkem asi nikdo nechtel), a pokud je cerny eloxovany, bude jeste lepsi, diky lepsimu vyzarovani tepla do okoli. Co nejvetsi povrch, co nejvetsi stycna plocha s chladicim mediem, kterym je tady vzduch, je tim druhym pozadavkem. Takze pokud vezmu kus profilu a bude mit spoustu tenkych zeber, je to daleko vyhodnejsi, nez kdyz budu mit klidne i 2x tolik materialu, ktery ovsem bude uplne hladky. Jde hlavne o povrch toho materialu, ktery se styka s chladicim mediem (vzduchem).

Vim, ze pro mnohe to neni nic noveho, ale dostavam dotazy jak to je a tak to radeji pisu rovnou sem.

A jeste zminim jednu vec. Kdyz nejaky chladic chladi treba 5W, pak se ohreje prikladem o 40K proti teplote okoli (Kelvin ma stejne hustou stupnici jako °C, jen je posunut, takze jsem mohl klidne napsat i o 40°C). Takze ten chladic na kazdy Watt zvysi svou teplotu o 8K, chcete-li o 8°C. Ten priklad je zde jen pro predstavu, nic konkretniho. Takze pokud mame udrzet LED za provozu do 40°C, a teplota okoli muze byt rekneme maximalne 30°C (v lete v byte), pak po zapnuti onech LED se nesmi LED ohrat o vic nez 10°C proti teplote okoli, abychom za vsech podminek byli tam kde byt mame. Co jsem chtel rict, teplota LED bude za provozu drzet konstantni rozdil k teplote okoli. Nezapomenme ovsem na to, ze teplotou okoli zde bude vetsinou teplota vzduchu pod krytem...

no leda, že by se pak někde chladila ta voda Prohánět to tou vodou z akva, tak nevím jak bych ji pak chladil. Už teď se děsím, až příjde větší teplo. Bez topítka přes zimu jsem byl neustále na 24 stupních. A stačilo nedávno trochu oteplení a hned jsem byl na 26

Temi profily se muze prohanet i voda a jste za vodou

no ja stejně budu muset tak jako tak hledat firmu na svařování, takže už asi půjdu rovnou do hliníku. Koukal jsem na profily 25x25 nebo větší a že bych na konec každého dal ještě ventilátorek 25x25, aby proháněl vzduch tím tunelem. pak by v tom byl čert, abych ty pásky neuchladil..
