LED pásek
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   29.05.2017 18:27 Muž @ MartinH [75] - L144 závojRe: MartinH
MartinH napsal: Ano, třeba já: rybicky.net/nadrze/25990
Chce to ale svítit i bíle, jinak budete mít akvárko osvětleno fialově. I tak mám teď v akva světlo s trochu fialovým nádechem.
Kdybych teď dělal světlo znovu, přidal bych ještě jeden červený pásek. Druhý červený bych dal na místo toho modrého pásku a modrý dal doprostřed profilu. takže by to vypadalo následově:

12W červený
20W bílý (6500K)
12W modrý
20W bílý (6500K)
12W červený

nebo ty bílé a červené prohodit, ale to už je asi jen detail.

Starší reakce

 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.04.2017 00:00 Muž @ MartinH [75] - L144 závojRe: Lucasxx
Ano, třeba já: rybicky.net/nadrze/25990
Chce to ale svítit i bíle, jinak budete mít akvárko osvětleno fialově. I tak mám teď v akva světlo s trochu fialovým nádechem.

Starší reakce

 Reagovat na tento příspěvek  Citovat tento příspěvek 0   26.03.2017 20:58 Muž @ Lucasxx [0]
Ahoj, moc se omlouvám, jestli se to tu už řešilo, ale nechce se mi pročítat 50-ti stránkovou diskuzi. :-) Zkoušel někdo něco takového?
www.smdledzarovky.cz/…
Má to nějaký smysl? :-)

Starší reakce

 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.03.2017 09:25 Muž @ zervan [855] - baví ma skúšať náročnejšie rastlinyRe: slavko
Nuž hej, výrobcovia nevyrábajú to, čo by som chcel... Ešte v časoch 5730 nebol problém kúpiť žiarovky s obvodom pre filtrovanie / stabilizovanie, dnes všetky s SMD 2835 blikajú na 50/100 Hz - a to nemám rád :( A ja by som si kľudne priplatil... Číňan napíše, že má hoci "Smart Chip, no blinking", ale realita je iná. O wattáži ani nehovorím, to píšu úplné bludy. Uprednostnil by som viac LED s nastaveným menším výkonom, no toto človek zistí, až keď kúpi. Preto obvykle kúpim jednu-dve na skúšku a tie, čo sa mi osvedčia, potom vo väčšom počte. Aspoň slabšie s SMD 4014 neblikajú - o ich konštrukcii nič neviem, som len bežný používateľ. Samozrejme pri akváriu s LED pásmi to blikanie riešiť netreba a aj ten pracovný bod si človek sám stanoví.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 23:40 R Muž @ slavko [964] - RostlinyRe: zervan
5730/5630 a 3014 majú rovnaký princíp odvodu tepla, rozdiel je len vo veľkosti a max. stratovom výkone/prúde. Zlepšený odvod tepla (oproti 3528/5050) je dosiahnutý zmenšením pomeru hrúbka/plocha.

Ak je v žiarovke (ale prakticky všade, kde sú čipy veľmi husto a uzatvorené) nastavený pracovný bod LED blízko maxima, tak odídu relatívne rýchlo. Mnohí "výrobcovia" to tak robia, v snahe ohúriť svetelným výkonom i wattážou - ono to potom svieti fakt perfektne, len nie dlho... Vám to je iste známe, aj v tom najdokonalejšom púzdre sa môže polovodič spáliť.

Ku konštrukcii púzdra 4014 sa mi dopátrať zatiaľ nepodarilo, nemáte nejaký odkaz s popisom princípu?
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 22:44 Muž @ zervan [855] - baví ma skúšať náročnejšie rastlinyRe: slavko
Pridám skúsenosti, že i 5730 sa prehrievajú a odchádzajú časom, už sa mi za tie roky pokazili desiatky žiaroviek (nie len doma). Zato 2835 a 4014 ani jedna zatiaľ (a to ani v priestoroch ako kúpeľňa), no tie mám len asi rok.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 21:05 R Muž @ slavko [964] - RostlinyRe: Petas33
V žiadnom prípade nebrať 3528 ani 5050, sú konštrukčne zastarané a žiadna hliníková lišta im v kryte nepomôže (a zaliate už vôbec nie). Svietia mizerne a hrejú poriadne. Mám vyskúšané, že po niekoľkých hodinách svietenia dokážu prehriať 1,8 cm drevotriesku môjho krytu, na ktorú boli nalepené) tak, že bolo zvonku poznať, kde sú nalepené. Zaliate komplet chcípli za dva mesiace, nezaliate som po skončení experimentu vyhadzoval asi po pol roku, ešte svietli ale už menej ako sviečka...

Naproti tomu, moje 3014 s príkonom 12 W/m svietia asi tri roky (alebo i viac), na lište. Ale i tieto sú už dnes prekonané púzdrami 2835, ktoré pridávajú odvod tepla na zadnú stranu púzdra čipu.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 14:35 Muž @ Petas33 [1] Re: Lesha
však jo solo zdroj to je jasny nemyslim lepit na trubici ale na ten .zdroj pro trubici jak z ni vedou patice pro zarivku a je v ni starter zarivky ten hlinikovej....
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 14:22 Muž @ Lesha [0] Re: Petas33
Pokud chces pridavat Led pasek tak urcite musis koupit solo zdroj pro jeho napajeni. A urcite to nelepit na trubici jestli te dobre chapu, ale koupit k tomu tu hlinikovou listu do ktere pasek nalepis a pote na to das plastovy kryt a co se k listam prodava a konce zadelas silikonem :) Jukni treba na moji prezentaci, mam tam fotky jak jsem si delal cele led osvetleni pro me akvarium :)
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 14:19 Muž @ Lesha [0]
Presne tak ten zality je k nicemu. Mam 12w pasky a mam je na hlinikovych profilech a pasky topej tak solidne, ze topeni v akva nepotrebuji (stale 25-26 stupnu teplota vody) a hlinikove profily jsou tak slusne nahraty ze po celodenim sviceni je to docela kumst na nich udrzet ruku. Klidne bych vybral lepsi . ja koupil levnejsi tyto : www.t-led.cz/…
Ale rekl bych ze by to sneslo lepsi protoze az budou v lete vedra tak asi budu mit problemy s udrzenim teploty vody do 28 stupnu. Takze bych mozna volil neco masivnejsiho viz treba www.t-led.cz/… a nebo www.t-led.cz/…

Je lepsi si par set korun priplatit nez byt potom nestatny z toho ze se v lete rybicky varej :)
Reklama
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 14:16 Muž @ Petas33 [1] Re: GP
ja prave myslel nalepit to jak jsou objimky na zarivkovou trubici a je tam ten starter tak na to..
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 08:20 Muž @ Zip [98] Re: Petas33
Ještě upozornění, že zalité pásky nejsou vhodné na dlouhodobé svícení, mají to uvedené i na webu a řešilo se to tu mnohokrát. Takže zalitý, silnější a ještě nalepený na plastu asi moc dlouho nevydrží.
EDIT: koukám, že mě RST lehce předběhl :)
 Reagovat na tento příspěvek  Citovat tento příspěvek 1   10.03.2017 08:19 Muž @ RST [7] Re: Petas33
Ahoj tyhle voděodolné - zalité pásky se bez chladiče velmi rychle vypalují. Lépe je koupit kus nejlevnějšího ALu profilu s krytem. Do něj pásek bez krytí zalepit proti vodě boky a pro jistotu i ten kryt. Celé to pak oboustrannou páskou přilepíš a jet to.
Výkon pásku jak píší kolegové raději větší než menší.
Poskládal bych to asi takhle:

www.led-svetla.com/…
www.led-svetla.com/…
www.led-svetla.com/…

A pro regulaci třeba:

www.led-svetla.com/…
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 07:48 Muž @ GP [192] Re: Petas33
silnejsi by mel byt nalepen na tepelne lepe vodivem podkladu.
tech 5w by na plast s primhourenyma ocima mohlo chvili fungovat, ale pokud je alespon mala moznost to dat jinam..
slabsiho by slo dat vic...
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.03.2017 07:40 Muž @ Wanderer [39]
Silnější se eventuelně dá zregulovat. Na slabším výkon nenaženeš.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   09.03.2017 22:04 Muž @ Petas33 [1] Re: Wanderer
ano dekuji take jsem se tak rozhodl spocital jsem svitivost lumeny
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   09.03.2017 21:44 Muž @ Wanderer [39]
Osobně bych vybral ten silnější. 4,8W/m mám taky a nepřijde mi to žádná sláva.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   09.03.2017 21:16 Muž @ Petas33 [1] – led pasek
Zdravim chci se zeptat mam v planu přidat led pasek jako přídavné osvetleni.Nyni mam jen 15 w zarivku 865 6500 K.Vybral jsem tento www.t-led.cz/… . Šel by nalepit přimo do krytu je vode odolny.Spíš se chci zeptat jestli pouzit slabsi 4.8 W na metr nebo 9,6 W na metr díky

Starší reakce

 Reagovat na tento příspěvek  Citovat tento příspěvek 0   03.03.2017 01:19 Muž @ Lesha [0] Re: Tomáš
Osobně po své zkušenosti bych dal klidně jen 12w pásky. Ale můžeš jich dát více než 3. Regulaci světla lze řídit pomocí stmívače, nebo jako to mám já a diody kde chceš mít méně světla prelepit třeba černou fólií. Vytvoříš si tim úseky kde bude světla více a kde méně. Některé kytky nemají rády moc světla. Třeba anubiasy když jsou v intenzivním světle tak jsou porostlé řasou. Já mám nad javskem mechem, anubiasy a Microsoftem diody přelepene aby na ně nešlo přímé světlo a třeba v popředí akvária kde mám Cubu a Eleocharis mám plnou intenzitu světla a kytkam se ve předu dobře daří. A čím více pásku tim lépe se tyto úseky s rozdílnou intenzitou tvoří. Nehledě na to že fólií můžeš kdykoliv sundat nebo znovu nalepit :) jinak si myslím že ten výkon okolo těch 30w celkem na to akva je dostačující ;)
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   02.03.2017 21:33 Muž @ pedro144 [27] Re: Tomáš
Raději světlo lehce předimenzuj a sežeň si něco na regulaci. Pásky, které ti budou svítit na 60-80% se určitě nebudou přehřívat = delší životnost. A stejně budeš potřebovat intenzitu světla ladit podle potřeby (rostliny/řasy).
Reklama
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   02.03.2017 21:14 Tomáš – LED osvětlení
Zdravím, vyrobil jsem s kryt pro akvárium 80x35x35cm. Teď jsem se dostal do fáze, kdy plánuji kolik LED pásků pro toto akvárium zakoupit. Mám v plánu koupit 3 LED pásky každý v délce 70cm, 1500lm/m 14,4W/m (2 studená bílá, doprostřed teplá bílá). Bojím se ovšem, aby toho světla nebylo moc. Přeci jen akvárium není tak vysoké. Mám spíše koupit 3 pásky s nižší svítivostí a výkonem nebo 2 tyto ? nebo 3 pásky 1500lm ? Samozřejmě je budu umísťovat na ALU konstrukci kvuli chlazení.

Děkuji za každou radu!!
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   28.02.2017 17:04 Muž @ Lesha [0] Re: zervan
Konkrétně tyto ledky od tohoto eshopu mám v akva. 12w na metr a celkem mam v akva 2,5 metrů. Z toho 1,5m studená bílá a 1m teplá bílá. Vybarvení mi přijde dobre, třeba na neonkach je to dobře vidět ale i na červených kytkach. Jen jsem to přehnal s temi celkovými watty. Řasám se pak dobře dařilo. Vyresil jsem to zakrytím cca poloviny čipů černou folii. ;-)
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   28.02.2017 10:28 Muž @ Zip [98] Re: Zip
Odpovím si sám :-) Má to uvedené dodavatel v datasheetu (jsem to nejdříve přehlédl).
Citace: "Chladící systém je třeba dimenzovat tak, aby teplota chladiče v dlouhodobém provozu nepřesáhla 55°C"
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   27.02.2017 19:05 Muž @ Zip [98] – Teplota
Zdravím,
mám LED pásky 20W/m www.t-led.cz/… na hliníkovém chladiči www.t-led.cz/… , ve smršťovací bužírce (dle návody na T-LED). Dá se přibližně říct, jaká je ještě "bezpečná" teplota chladiče?Díky

Starší reakce

 Reagovat na tento příspěvek  Citovat tento příspěvek 0   14.02.2017 22:02 Muž @ zervan [855] - baví ma skúšať náročnejšie rastliny – CRI
Stále mi to vŕta v hlave.. Skúšal prosím niekto prakticky to vysoké CRI? Akože je fakt, že pri LEDkách vnímam, že niektoré farebné odtiene (hlavne červené) sú málo výrazné oproti trubiciam alebo slnku, ale k poriadne otestovaniu som sa ešte nedostal... ani neviem poriadne, ako na to, či to vôbec môže fotoaparát zachytiť.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   14.02.2017 20:59 Žena @ shaula [7] Re: zervan
Jo, já taky raději nižší napětí, taky je pak menší spotřeba, že... Jen tady by mě zajímala svítivost... Ale to objektivně z (ne)dostupných údajů asi porovnat nejde... Ty pásky z T-Ledu se tváří, že mají svítivost 1000 lm, aspoň to píšou ve specifikaci. Těm z Číny věřit můžeme a nemusíme, navíc to přímo u pásků uvedeno není:-( No asi je vezmu a budu doufat, že budou stačit...
Každopádně děkuji za provedení testu:-)
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   14.02.2017 18:55 Muž @ zervan [855] - baví ma skúšať náročnejšie rastlinyRe: zervan
Tak som v pivnici našiel zbytok (2,9 m) pásiku, zapojil na silný 100 W zdroj, nastavil 12,0 V a meral spotrebu - bola 28 W, čo vlastne presne vychádza 9,6 - 9,7 W/m.

Keď tak opäť pozerám ten link www.t-led.cz/… - tak mám chuť moje pásiky vyhodiť a dať si tamten - nie kvôli viac wattom (práve naopak, radšej mám, keď to menej hreje, dokonca na mojom úmyselne dávam nižšie napätie), ale to CRI nad 90 ma veľmi láka, ak je to pravda. Ako fotograf (i keď amatér) na CRI vcelku reagujem :) V prospech vyššieho CRI dával kombináciu chladnej bielej, teplej bielej, kúsok modrej a kúsok červenej farby (ale tej červenej som dal príliš málo). Ale tak nechám to zatiaľ tak, hlavne k tomu musím konečne spraviť ovládanie a vyskúšať si rôzne pomery farieb, spraviť postupné rozsvecovanie a tak.. a potom môžem spraviť novú verziu s novými pásikmi optimálnejšie :)
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   13.02.2017 00:36 Muž @ zervan [855] - baví ma skúšať náročnejšie rastlinyRe: shaula
Žiaľ, kupoval som cez eBay a už nemám priamo link na ten, ktorý som kupoval, no oných 9,6 W/m som počítal a niekde to muselo byť. Potom by 5 m malo 9,6 W/m × 5 m = 48 W, to by sedelo. Ešte mi zostalo pár metrov teplého, zajtra pohľadám v pivnici a pozriem, či je niečo na obale písané. Inak to bolo od tohoto predajcu, ale už to nie je pôvodný listing, čo bol predtým (teda predtým mohol mať iný popis): www.ebay.ie/…

Som tak pozeral a našiel som čosi - tento supersvietivý pásik má naozaj 12 W/m pri 60 SMD: www.t-led.cz/…
A tento len 9,6 W/m pri 120 SMD: www.t-led.cz/…
Lenže ten druhý má staré SMD 3528 a ten prvý (ako i môj) SMD 2835.

Prípadne vezmem menší kus pásu, zapojím na silný zdroj a proste zmeriam spotrebu. Žeby som ich využíval len na tretinu? coze No musím to preveriť, možno som vychádzal zo zlého údaju, napr. z tých farebných, lenže červený / modrý asi má menšiu spotrebu ako biely.

Zdroj som kúpil tento: www.ebay.ie/…
A ešte SINPRO SPU65-104, ten momentálne používam na 10 V.
 Reagovat na tento příspěvek  Citovat tento příspěvek 2   12.02.2017 22:10 Žena @ shaula [7] Re: zervan
Děkuji, můžu se zeptat, z čeho jsi vyčetl těch 10 W/m? Zdá se mi to u 120 ledkových pásků nějak málo... Je to na nich napsané? Případně odkaz, který konkrétně pásek máš?

Případně poradí někdo, co znamená, když je u jednoho pásku uvedeno současně
Power Consumption (W/m): 9.6W/M
Wattage: 24W/48W (tady je to údaj pro pásek 60 ledkový / 120 ledkový).

Proč 9,6 W/m a 48 W? Jde mi o to, abych si mohla spočítat správný výkon zdroje pro svou předpokládanou instalaci...

EDIT: tak jsem se dočetla zde www.instyleled.co.uk/… , že 1 LED čip typu 2835 má spotřebu 0,2 W, takže těch 120 LED by opravdu mělo mít spotřebu těch 24 W/m. Těch 10 W bude spíš nějaký omyl?
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   12.02.2017 20:18 Muž @ rybka1 [153] Re: zervan
Fotka k příspěvku Mozem s tebou len suhlasit.mam tiez tie led pasy.na 50cm akva ich mam 9x50cm a rastliny sa majuu.skusal som uz hocijake a vsetky to svetlo odcenili.

 Reagovat na tento příspěvek  Citovat tento příspěvek 1   12.02.2017 20:09 Muž @ zervan [855] - baví ma skúšať náročnejšie rastlinyRe: shaula
Mám podobné pásiky (podrobne rozpísané v prezentácii Hlavné akvárium), tiež s SMD 2835. Dal som tie husté 120 čipov na meter a mám dokopy 7 m (840 SMD). Je to v pohode, tieto čipy moc nehrejú. Nemám žiadne IP20 krytie, lebo to mám asi 20 cm nad akváriom. Zohnať taký poriadny zdroj bol trošku problém, ale potom som kúpil dva parádne zo zahraničia, dokonca umožňujú aj regulovať jemne napätie, čo som využil a v prospech vyššej životnosti som namiesto 12 V do pásikov dal 10 V. Inak tie moje majú cca 10 W/m nominálne.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   12.02.2017 19:19 Žena @ shaula [7] – 120 nebo 60
Tak se zeptám ještě na něco :-) Uvažuju o pásku s hustotou LED 120 ks/m. Jen nevím, jestli to nebude zbytečně moc... Stačí těch 60 ks/m? Budu prosvětlovat tera 40x40x70, 25x25x40 a akva 40x25x25 (všechno dxšxv). U tohoto pásku, který beru jako jakýsi "srovnávací":-) www.t-led.cz/… je uvedeno 1050 lm/m při 60 ks/m. U čínských pásků, které jsem okukovala, je uvedeno cca 20 lm/čip, tj. při 120 ks/m by to bylo 2400 lm/m? (I když počítám s tím, že realita bude asi trošku jiná...) Uvádí u nich (na Aliexpressu) spotřebu do 30 W / 5 m, což se mi nezdá, když takovou spotřebu má pásek s 60 ledkami, tak jsem mrkla na Alibabu a tam píšou 24 W/m, což už mi připadá reálnější. Ovšem tím pádem by mi nestačil zdroj 3A, ale musel by být (pokud jsem správně počítala) alespoň na 5A, nebo zdrojů více.
Jaké pásky používáte? 60 nebo 120 led? Počítala jsem, že na to 40 cm akva (nebo tera) je reálná délka pásku max 35 cm, což by znamenalo přibližně 42 LED (krát dva, protože chci dávat dva pásky kousek od sebe).
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 19:17 Muž @ DavFM [437] - Corydoras&ApistogrammaRe: shaula
36W je výkon, který se počítá jako napětí 12v krát proud 3A. Takže ten zdroj z Ali má taky 36W, ale dal jsem ho jenom jako příklad vzhledu, ne jako že "toto kup", byl první, který jsem namátkou našel.
90% takových elektro věcí tady je stejně z číny, já jejich obchodní politiku nemám rád, ale stejně tam nakupuju :-) .Nicméně toto už je na vkusu každého soudruha či soudružky.
Reklama
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 19:10 Žena @ shaula [7] – Díky
Chlapi, děkuju moc za rady, jdu studovat, myslím, že už mám představu, jak by to šlo udělat.
Poslední (zatím :-D ) dotaz: u Wandererova zdroje je uvedeno napětí 36W, takže to by tu moji sestavu mělo lehce utáhnout i s rezervou. U toho zdroje z Aliexpressu je uvedeno 3 ampéry. Nejsem si jistá, jestli počítám správně, na netu jsem si našla vzorec P=U*I (ano, vím, že platí pro stejnosměrný proud, jde mi jen o základní představu), takže jsem spočítala, že když I=P/U, tj. I = 12 W / 12 V = 1 A?
A jakou máte zkušenost se zdroji z Číny? Mám u nich trochu obavu, s koupí pásku nemám problém, ale to, co budu cpát přímo do zásuvky, už vidím jako trochu riskantní, tady bych věřila víc něčemu prodávanému v ČR...
 Reagovat na tento příspěvek  Citovat tento příspěvek 1   11.02.2017 18:48 Muž @ Wanderer [39]
Přesně jak píše DavFM. Koupil bych jeden zdroj, a jestli tam bude ten rozbočovat na konektor, tak ani nemusíš mít ty vypínače. Jen to vytáhneš z konektoru. Pájet není potřeba, dá se koupit šroubovací konektor. U toho zdroje, co jsem dal odkaz je výhoda, že se ti bude líp kombinovat se spínacíma hodinama. Předpokládám, že tam budou.

Případně jim do toho artled zavolej, řešil jsem s nimi jednu reklamaci a byli velice ochotní. Když jim popíšeš co chceš, určitě poradí.

shop.artled.cz/…
shop.artled.cz/…
shop.artled.cz/…
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 18:33 Muž @ DavFM [437] - Corydoras&ApistogrammaRe: shaula
Tenhle co jsem dal odkaz, by stačil jeden, na něj zhruba toto (příklad)
www.gme.cz/…
a dál už to, co jsi tady dala nebo další konektor a do něj dvojlinku.
www.gme.cz/…

Ale 3 menší zdroje jsou taky řešení, ne o moc dražší, akorát jsou toho pak plné zásuvky a vypadá to jak v elektrárně.
EDIT: i ty konektory a ten rozbočovat určo půjdou koupit v číně za půlku.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 18:25 Žena @ shaula [7] Re: DavFM
Ten zdroj vypadá fakt blbuvzdorněji, chápu správně, že v tom případě bych musela mít pro každou sérii pásků samostatný zdroj (tj. tři)?
Tím "protikusem" myslíš něco jako je tady shop.artled.cz/… pod položkou "samice"? A ty volné konce drátků by se pak připájely na ten LED pásek, že?
Omlouvám se za blbé dotazy, elektřina je pro mě velká neznámá (dodnes nechápu, jak to funguje, že po drátech "doteče" z elektrárny až domů coze Se zapojením by mi pak pomohl švagr, ten s elektřinou nemá problém, ale nemá čas něco studovat, tak si to musím nastudovat sama...
Moc děkuji za Vaše rady love
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 18:21 Žena @ shaula [7] Re: Wanderer
Super tip, díky, nevěděla jsem, že něco takového existuje, myslela jsem, že švagr bude muset pájet:-))) Slova "paralelní přívod dvojlinkou" - tím myslíš něco podobného, jako dal odkaz DavFM?
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 17:56 Muž @ DavFM [437] - Corydoras&ApistogrammaRe: shaula
U pásků musí zůstat napětí 12v na každém, takže každá dvojice pásků svůj + a - od zdroje (aby se to taky dalo nezávisle zapínat) a pásky ve dvojici propojovat - na - a + na +.
Já mám jako zdroj pro pásky raději něco takového, protikus konektoru se dá běžně koupit a je to takové "blbuvzdornější" (žádné holé dráty co by se mohly vyškubnout):
www.aliexpress.com/…
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 17:54 Muž @ Wanderer [39]
Studoval jsem to na tu svoji vyráběnou rampu. Jak je pásek delší jak 5m, tak je už třeba už další připojit paralelně, jinak klesne intenzita osvětlení. U těch tvých délek je to v podstatě jedno. Na zdroji by mělo být cca 30% rezervy, což ten 36W splňuje.

Osobně bych ty dvojice na jednotlivé rampě připojil sériově a ke každé rampě udělal paralelní přivod dvojlinkou s vypínačem.

shop.artled.cz/…
shop.artled.cz/…
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 17:32 Žena @ shaula [7] Re: raji
To vypadá perfektně, můžu se zeptat, jak jsou pásky propojeny? Chci si vyrobit něco takového celkem na 2 terária a 1 akvárium, na každém budou 2 pásky, tj. celkem 6 pásků (40+40 cm, 20+20 cm a 35+35 cm). Nevím, jak každou dvojici pásků zapojit - jestli sériově za sebou (tj. jeden pásek bude připojen do elektřiny a spojený s druhým páskem) nebo paralelně (každý pásek zapojit do elektřiny). Zároveň mi není jasné, jestli pro tyto tři skupiny budu muset mít tři zdroje nebo to půjde nějak zapojit na jeden zdroj? Spotřeba pásku je 12 W/m, tj. při mých rozměrech cca 24 W/2 m pásku - měl by stačit zdroj 36 W, např tento: www.aliexpress.com/…
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 13:47 Muž @ Zip [98] Re: raji
OK, díky za info, potěšil si měpalec
 Reagovat na tento příspěvek  Citovat tento příspěvek 1   11.02.2017 11:24 Muž @ raji [2] Re: Zip
Žádné větrání. Jen otevřené víčko pro krmení(občas když zapomenu zavřít). Pásky i na 100%
moc nehřejí. Používám pásek:
www.t-led.cz/…
A profil:
www.t-led.cz/…
Reklama
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 11:11 Muž @ Zip [98] Re: raji
Také to zkusím bez difuzoru. Máš v krytu nějaké větrání? Nebo se to u tebe nehřeje?
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 11:06 Muž @ raji [2] Re: Zip

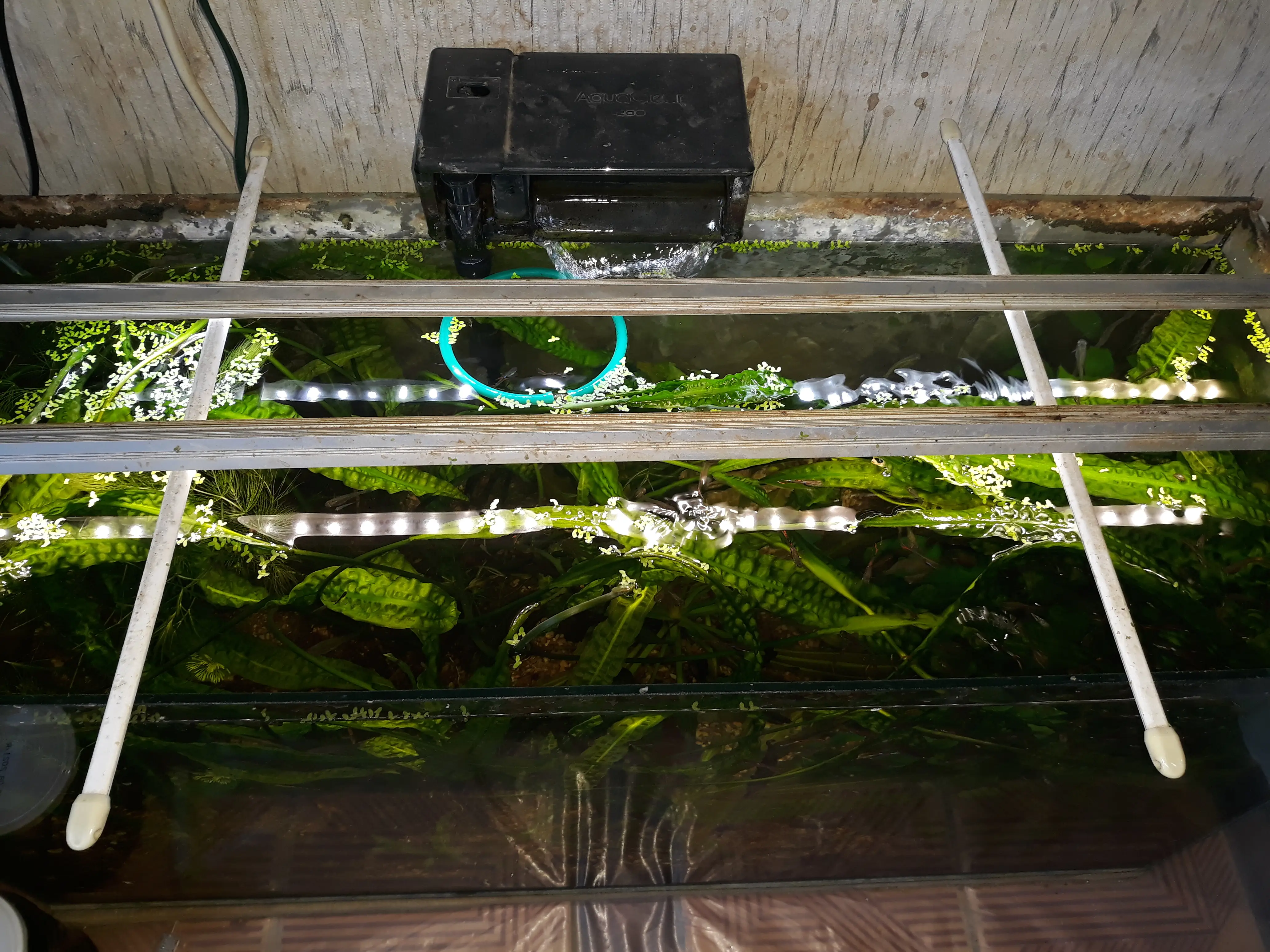

Fotka k příspěvku Také nepoužívám difuzor. Zbytečně snižuje jas. Bužírka po smrštění je dostatečně silná
a pevná i na utření. Používám už cca rok.

 Reagovat na tento příspěvek  Citovat tento příspěvek 0   11.02.2017 09:21 Muž @ Zip [98] Re: honcka
Zatím bych chtěl zůstat u originál krytu, takže problém s vlhkostí i s teplotou. Když to budu aktivně odvětrávat, tak bude odpar, mám tvrdou vodu, takže pak i proužky na skle, dolévání atd.
Nějak se nemohu rozhodnout co bude menší "zlo" :-)
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.02.2017 23:38 Muž @ honcka [26] Re: Zip
Imho zbytečný, jestli máš sklo, tak je zbytečná i ta bužírka
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   10.02.2017 22:07 Muž @ Zip [98] – Je nutný difuzor?
Zdravím,
již mnohokrát tu je zmíněný návod na výrobu LED osvětlení www.t-led.cz/…
Je nutné tam dávat ten difuzor? Mohu dát pásek jen do profilu a rovnou do smršťovací bužírky? Díky
Reklama

Starší reakce

 Reagovat na tento příspěvek  Citovat tento příspěvek 1   04.02.2017 11:54 R Muž @ slavko [964] - RostlinyRe: Driv3r
Driv3r napsal: Utratě za el led nezabranis, tech 200 w tam stejně narveš nebo to nebude svítit.
Veľmi správna poznámka. Mnohí sa upierajú k pásikom LED, pretože sú dokonale zmasturbovaní marketingovými drístami, ale matematika a fyzika nepustí.

Väčšina výpočtov totiž robí veľké zjednodušenia. Zanedbávajú účinnosti zdrojov, zanedbávajú výkonovú stratu na stabilizačnom/obmedzujúcom rezistore v pásikoch. Súčasné spínané zdroje síce dokážu pracovať s účinnosťou nad 90 %, ale určite nie tie lacné a určite nie, ak pracujú niekde okolo 50 % maximálnej záťaže.

Povedzme, že máte z tých kvalitnejších zdrojov, že jeho účinnosť bude 70 %, vďaka rezistore na pásiku bude účinnosť pásika tiež niekde okolo 70 %, ak tieto účinnosti spojíte, dostanete 0,7 x 0,7 = 0,49, čiže približne 50 %. Inými slovami, ak aj dokážete nahradiť 200W trubice 100W LED pásikmi (nie na pásiku, na LED), bude celková spotreba tohoto svetla 200 W, a ste tam kde ste boli, len ste do toho investovali kopu času, námahy a v neposlednom rade i peňazí. V skutočnosti to môže byť (a skoro iste aj bude) ešte horšie.

Nahoďte si na trubice reflektory, dostanete do akva približne o 50 % svetla viac, a to pri rovnakej spotrebe, tzn, môžete polovicu trubíc vyhodiť, a tak znížiť spotrebu, tiež cca o polovicu (ono by bolo treba zarátať aj k trubiciam účinnosť/spotrebu predradníka).

Poznámka na okraj, výkonové LED s prúdovým zdrojom síce odbúravajú obmedzujúci rezistor, takže to čo do LED pustíte, to i svieti (samozrejme tiež z istou účinnosťou, ale tá už býva zahrnutá), no prúdový medzikus má tiež svoju účinnosť, a tak výsledok nebýva tiež až taký zázrak, ako mnohí čakajú. I keď pravdepodobne bude v tomto prípade výsledok lepší ako pri pásikoch.
 Reagovat na tento příspěvek  Citovat tento příspěvek 0   04.02.2017 11:20 R Muž @ slavko [964] - RostlinyRe: Fuchs
Priznám sa, že som sa v tom popise a rozmeroch trochu stratil, ale to je jedno. Myslím, že takáto kombinácia líšt a hliníkového držiaka určite poskytne dostatočnú plochu na chladenie. Voľba plechu 3 mm je správna, táto hrúbka je vo všeobecnosti odporúčaná ako minimálna (kvôli prenosu/rozvodu tepla).

Možno len malá poznámka ohľadom teplovodivej pasty. Narazil som na to nedávno pri diskusii s jedným s tunajších členov. Neočakávajte od tej pasty zázraky, jej teplovodivé vlastnosti sú oveľa horšie ako pri hliníku (resp. kove všeobecne), ale zato oveľa lepšie ako teplovodivé vlastnosti vzduchu. Preto je dôležité naniesť naozaj tenučkú vrstvu, vlastne len tak, aby boli vyplnené vzduchové medzery vzniknuté nerovnosťou povrchu, ale aby pasta neoddeľovala od seba dva kovy. Zároveň je dôležité zabezpečiť, aby tá lišta bola rovnomerne prichytená, tzn. treba skrutky pomerne blízko vedľa seba, čo môže byť trochu problém, lebo budú zavadzať pásiku.

Na druhej strane, je dosť možné, že na chladenie postačí samotná lišta, a tak tepelný prechod medzi lištou a tým plechom nebude až taký dôležitý ;-)
