Neviem, či som správne pochopil otázku, ale priame pripojenie na 24 V by spôsobilo odpálenie LEDiek.

Zapojpvat seriove 3x 1 m bych asi nezkousel (veky pokles svitivosti), ale jde to preci i 2x 1,5 m.

Má zmysel napájať 12v led pásik ( cca 3m typ 7020 ) na 24v trafo?
Ide mi o životnosť pasika. Malo by to menej kúriť ak sa nemýlim

Káťa napsala: To už je na mě moc složitý, nejsem zrovna technický typ
Vlastne presne tam som Vás chcel nasmerovať. Ono to s tými pásikmi je jednoduché len po stránke zapojenia. S výberom vhodného pásika je problém, pretože existuje nepreberné množstvo kombinácií púzdra (to sú tie magické čísla ako 5050, 5630, či 2835) a samotného čipu v nich, no a k tomu ešte pridáva zložitosť použitý rezistor(v pásiku) a kvalita montáže na pásik samotný. A keď to všetko skombinujete do krytu, kde už dosť hrejú žiarivky, máte (bez trošky šťastia) zarobené na sklamanie, sklamanie z výkonu, sklamanie z vynaložených peňazí, sklamanie zo životnosti...

Každopádne, ešte stále môžete kontaktovať priamo karlos-a (tu na stránkach), on sa výrobe LED svetiel venuje profesionálne a iste by Vám vyrobil niečo na mieru.

No na presvietenie tvojej výšky akva ti zrejme led pásik moc nepomôže.

To už je na mě moc složitý, nejsem zrovna technický typ Měla jsem představu, že koupím x metrů led pásků přesně podle rozměrů akva a podle návodu si to zprovozním, vypadalo to jako brnkačka Možná pro mě bude lepší pořídit ty přídavné zářivky, přímo na míru 150 cm akva.

Hlavně anubiasy, ty přežijí všechno Pak valisnerie, echinodory stonkovky a nějaký koberec, konkrétně ještě nevím - všechny tyhle kytky jsem měla v původním akva, ale dlouho nevydržely, asi právě díky mizernýmu osvětlení.

Samotný reflektor robieva dosť podstatný a viditeľný rozdiel.Podstatný je fakt aké rastlinky tam vlastne chceš mať.

Ja mám v 100x50x50 2x39W T5 HO, a k tomu 1 m LED 3014, 12 W/m (nie v jednom kuse) a som s rastlinkami spokojný. Pozerám, že tie 36 W sú "len" 120 cm, takže ostáva dosť miesta po krajoch, moje majú cca 90 cm a pociťujem po krajoch "tmu".

Asi by som skôr zvažoval pridať po krajoch nejaké výkonovú čipy (so šošovkami). Ono to svetlo z pásika je akoby slabé, ten môj meter pásika svieti asi ako moja jedna žiarivka (odhadom), ale dosvieti akoby menej do hĺbky, takže pásiky by som volil po dĺžke, teda len medzi žiarivky a po krajoch čipy, ktoré eliminujú krátkosť žiarivky.

Na tohle osvětlení jsem už taky koukala,instalace vypadá jednoduše, ale obojí bych asi stejně svěřila někomu, kdo rozumí elektřině. U toho LED osvětlení mě láká nízká spotřeba a dlouhá životnost, ale taky dost záleží, kolik bych potřebovala metrů, aby to nestálo raketu. Taky jsem přemýšlela o reflektorech na ty 2 zářivky co tam už jsou, ale to by asi samo o sobě nestačilo.

A čo toto:
www.rostlinna-akvaria.cz/…

Ahoj,
chtěla bych poprosit o radu. Zakládám akvárium 450 litrů (150*60*50). Kryt je originál od Diversi s osvětlením 2*36 W, takže pro růst rostlin dost bída. Osvětlení bych chtěla vylepšit přidáním LED pásků (jiná možnost mě nenapadá), ale vůbec se v tom neorientuju. Uměl by mi někdo poradit, kolik metrů, kolik W by bylo v mém případě potřeba a na co si dát případně pozor? Nebo nějaká jiná alternativa?

V súvislosti s tým, čo sa písalo, dávam do pozornosti zdroj vhodný pre bežné LED pásiky pre 12 V (väčšina, tie bežné): www.ebay.ie/…
Konkrétne som za 12 € kúpil ten 100 W. Prečo ho odporúčam: má totiž "točítko" na reguláciu napätia, v mojom prípade od 11,2 do 13,2 V, čo je skvelé práve pre spomínané zvýšenie životnosti a efektivity, aby LEDky nešli naplno.

Vyššie uvedený link je na predajcu, od ktorého som kúpil, ale fotky nezodpovedajú 100 W modelu, ten vyzerá tak, ako má uvedené iný predajca: www.ebay.ie/… Teda nie je zrovna vhodný na miesta dostupné deťom a podobne, resp. ho treba dať do nejakej skrinky.

V mojom prípade, ak mám zdroj presne 12 V, je spotreba osvetlenia 55 W (asi 4,9 A). Ak dám 11,2 V, je to 42 W (asi 3,75 A), ak dám 13,2 V, je to 74 W (asi 5,6 A). Spotrebu udávam z wattmetra, prúd je len teoreticky vypočítaný. Musím podotknúť, že môj prototyp súčasného osvetlenia má stratu 1 V na pármetrovom kábli a 1 V ešte na LEDkách (zem zatiaľ vediem cez dva pásiky, to zmením), takže reálne napätie na pásikoch je o 2 V menej. Tento nedostatok odstránim, aby sa zbytočne nemenila elektrika na teplo

Ahojte
Chcem sa spýtať skúsenejších. Idem zakladať akva 100*50*50 kde bude 3D pozadie cca 12cm
a uzadvorený kryt s hliníkovím vrchom 2mm a teraz chcem tam dať led pasky 2x teplá biela 2835/1200lm/m, 2X studená biela 2835/1200lm/m a 1x modrá pre efekt všetko o dlžke 90 cm. K tomu mám v pláne použiť difuzne hliníkové lišty na uhol svietenia 60 stupňou a to všetko riadené ovladačom TC420. Kôli zrážanlivosti vody chcem dať medzi led pasky a hladinu ešte krycie sklo.
A teraz by som Vás chcel poprosiť o názor a kritiku, Ďakujem

Vím, dumal jsem nad tím tři dny, než jsem to objednal. Zvažoval jsem i variantu, že dám dvě lišty na sebe, horní otočenou a mezi ně máznu teplovodivou pastu. Pořád to je ve hře, světlo a kryt budu dělat, až bude doma akvárko.

Odhad na ten nový hlinikovy profil bude max 15w na metr. Podivej se na rozmery. Ten prvni ma 15x6mm a max 10w na metr. Ten nový ma 19x8mm

www.t-led.cz/…

Sorry, chybička vloudila...

Jasně, jsem tatar, dík. Tenhle bude jinde. Mělo to být toto: www.t-led.cz/…

Už v popisu prodejce toho hlinikoveho profilů mas jasně napsáno ze maximální vykon led pasku ma být do 10w na 1 metr.

Netuším, jaký má SMD5050 příkon, ale hned jak uspím děti, který mi vzbudila bouřka a dodělám horácomatky na stonkovkách, tak na to kouknu
Jak jsem psal, mám tam i rezervu na přidání světla. Cenový rozdíl mezi 80W a 130W byl tuším 100,- a úsporu v odběru jsem si zakázal počítat ( a i tak si myslím, že to takový drama nebude)

Předpokládám, že jako jakýkoli jiný hliník používaný k chlazení. Přebere teplo z pásku a odevzdá ho do vzduchu. Jestli to zvládne uchladit 20W/m netuším, ale nejpozději v prosinci to budu vědět... Ale s tím do toho jdu. Klidně se může stát, že to budu předělávat na 6x 10W/m. Konstrukce krytu to umožní.

Cca štyri metre pásu SMD5050 u mňa napája bezproblémovo 50W zdroj.
Viď.moja stena v prezentácii.
Na rozdiel od teba ale mám na páse len 60led/meter.Myslím,že až takú rezervu na zdroj si dávať nemusel.

Ten profil vypada dost nechladive na 20W/m. Jak to funguje?

No jasně. Třeba si to někdo přečte a řekne, že je to úplně blbě. Mně už to nepomůže, ale tebe to ještě zachrání před apokalypsou
LED pásek
www.t-led.cz/…
Jsou tam dokonce čipy 2835, o kterých psal Slavko, tak to třeba bude cajk
A znova říkám, budu v krytu dělat odvětrávání nad každou lištou s páskem. Jednak pro lepší chlazení, jednak pro lepší větrání. Co to udělá v sériovém krytu netuším.
Já mám setový kryt Aquatlantis málo větraný a dost orosený (ale setové světlo má krytí IP68), ale v krevetárku mám vyráběný odvětraný kryt poměrně suchý...
Pásku mám tři metry, 20W/m, tedy 60W. Někde jsem četl, že by zdroj měl mít 20-30% rezervu pro delší životnost a pokrytí případných výkyvů výkonu zdroje. To jsem na 80W. Plus jsem vzal rezervu pro případ, že bych přidával světlo. Takže jsem vzal 120W:
www.t-led.cz/…
K tomu lišty www.t-led.cz/…
Ty mám bez krytu (difuzoru), bál jsem se horšího chlazení a hlavně kondenzace.
Tak doufám, že jsem tě nenavedl na cestu do pekel...

super,můžu teda poprosit o linky na ten materiál co jsi použil? spáchál bych to obdobně...
děkuji moc

Teď jsem kupoval materiál pro 200l (100x40x50) na t-led.cz. Pásky extra svítivé, tři metry, 2100lm/m denní bílá, zdroj 150W, Al lišty. Zdroj s rezervou dostatečnou na provoz i pro případné přidání čtvrtého pásu se stejným příkonem. Pásky budou 3x metr. Nejsou vodotěsné (zalité). Ale v krevetárku mi jedou nevodotěsné už půl roku bez známek problémů s vlhkostí, tak to snad bude ok. Budu vyrábět i kryt a bude v něm dostatek odvětrání nad každou páskou.
Četl jsem tu hafo textu o LED. Super informace, ale často pro mě složité, takže jsem si to nějak protřídil, zjednodušil, spočítal, nakoupil a bude se vidět... Jestli chceš podrobnosti, pošlu zítra, teď to tu nemám.
Ale zdůrazňuju, že sám nevím, jak to bude fungovat ve vztahu k obsahu nádrže, i když v tom krevetárku mi to v menší verzi funguje a roste až na půdu... Jsem ještě velké akvaucho, tak mi pak nic nevyčítej

Ja mám na 2x 2 metre pásoch (samozrejme povedané len od brucha - oka) 12V max.4,17A zdroj.
Dajme tomu ,že by si použil zastaralé SMD5050 alebo niečo obdobné a tieto 2 pásy by si rozdelil na 4 a poprepájal ich.V takom prípade by si teoreticky mohol použiť zdroj aký mám ja.Ak by si chcel,tak ti porátam koľko lediek mám na jednom páse a napíšem ti i môj zdroj ktorý mi oba pásy napája.

ok,děkuji za váš názor

Možno sa niekto nájde, kto to napíše, ale ja by som si netrúfol. Je to chaos – svrab a neštovice

Mám LEDky doma na viacerých miestach, nie len v akva (obývačka, chodba, kuchyňa, detská). Od rôznych výrobcov a v rôznych konštrukciách – žiarovky, napäťovo i prúdovo napájané pásy, i pásy na hliníkových profiloch, z Číny i z neČíny, väčšina neznačkové. S niektorými som spokojný viac, s inými menej (a pár som i vyhodil). Najspokojnejší som s pásom 5630, ktorý sme deťom kúpili do izby ako „intímčo” svetlo, ale svietilo to tak silno, že som musel pridať stmievanie. Momentálne testujem tzv. LED trubice v kuchyni s 2835, a tie tiež vyzerajú veľmi dobre.

Ale je to vždy risk. lebo kde-kto predáva kde-čo, a samozrejme vždy to vychváli do neba. V podstate sú dve možnosti, risknúť niečo neznáme alebo nájsť niekoho, kto už niečo má, pozrieť a prípadne kúpiť to isté. Lenže, napr. tie moje pásy už v ponuke nemajú a nikto nezaručí, že inde s rovnakým označením budú tie isté

abych pravdu řekl,teď už z toho jsem k...t, jsem si myslel,že mi napíšete- kup si toto - 4 metry,přikup tento zdroj napájení a bude vystaráno.Když tu čtu o tom,jak je který led čip účiný,začínám se z toho pomalu rosit...

mamen1 napsal: a taky mi jde teda jak jsem se výše dočetl o typ použitého chipu led
Samozrejme, tie čísla, čo píšem je typ púzdra a nemá výpovednú hodnotu o konkrétnom čipe vo vnútri. Tie čísla (lm/W), čo som písal sú z katalógového listu konkrétnych výrobcov, a slúžia len ako vodidlo. Vo všeobecnosti však platí ten pomer účinnosti – čím novšia konštrukcia, tým vyššia účinnosť, pokiaľ sa teda nebavíme o nejakých šmejdoch za 1 €/m.

Veľkou neznámou pri pásikoch často je aj nastavenie pracovného bodu a mnohí predajcovia udávajú parametre čipu pri max. pracovnom prúde, ale v pásiku môže byť (a často býva) nižší.

Rado, áno presne práve preto:

a) sú konštrukčne zastarané, teplo vyžarujú celým telom (rovnako ako 5630 i 3014), ich montáž na lištu neveľmi pomáha
b) majú mizernú účinnosť, po zohľadnení obmedzovacieho rezistora, niekde okolo 40 lm/W (tie kvalitné), pričom moje T5 HO majú cca 80 lm/W, ak počítam reflektor 75 %, tak som okolo 60 lm/W.

2835 majú účinnosť až 140 lm/W, keď do toho zarátaš obmedzovací rezistor, tak povedzme 100 lm/W. Okrem toho majú chladenie čipu vyvedené na zadnú stranu, takže Robiť si dnes nové svetlo z 5050 mi nedáva zmysel, rovnako ako kvôli tomu nahradzovať existujúce

asi bych to chtěl trošku nakombinovat,stávající zářivky jsou daylight,takže něco podobného a taky mi jde teda jak jsem se výše dočetl o typ použitého chipu led

No hlavne potrebuješ tak dlhý pásik aby ti osvietil akva.Ak to chceš aj dostatočne,tak by som dal minimálne led pásiky v 4 radách.Každému pasuje niečo iné a tak niekto preferuje čiste biele studené svetlo, iný zase pre oko lahodnejšie žlté.Osobne mám doma použitú kombináciu aj aj.Podľa použitej dĺžky pásikov(počet led) si vyrátaš aký budeš potrebovať zdroj.Mrkni odkaz čo som dal.

díky za příspěvek,to chlazení bych vyřešil pc ventilátorkem z boku (samozřejmě to celé bude nalepené na Al chladiči)...

Prečo nie SMD 5050?
Sú už prekonané ale záleží od akého výrobcu sú a u mňa svietia bezproblémovo.
www.smdledzarovky.cz/…

Asi veľmi nepomôžem, ale ja to vidím takto:

a) farba LED záleží len a len na osobnom vkuse, sám mám asi 4000 K
b) svietivosť je problém, nikto nevie koľko svetla tam potrebujete/chcete a najhoršie je, že údajom predajcov sa nedá veriť – máte podobné akva so žiarivkami, dohľadajte si ich svietovosť, to je dobrý začiatok, potom zvoľte Bulharskú konštantu na zarátanie strát a máte to
c) počet metrov sa odvíja od svietivosti a požadovanej intenzite, takže tiež ťažko povedať
d) typ LED je diskutabilný, určite nie typy označované 5050, ani 3528, asi najvhodnejšie v súčasnosti sú 2835, sám mám 3014 (ku žiarivkám), ale aj 5630/5730 poslúžia dobre, lenže všetko závisí od konkrétnej konštrukcie
e) príkon neodporúčam viac ako 12 W/m (naozaj maximum), lebo to jednoduchým spôsobom neuchladíte
f) konkrétny typ pásika si nájdite sám, síce riskujete nesprávnu voľbu, ale nemôžete potom nikomu nadávať
g) ako napájací zdroj stačí akýkoľvek adaptér s napätím pásika (väčšinou 12 V), ktorého maximálny prúd je najbližší vyšší ako prúd pásikov dokopy, tzn. = príkon pásikov / napätie
h) potreba stmievania tiež závisí od osobného vkusu

Osobne by som na také (pomerne) veľké akva nevolil (len) pásiky, ak chcete pestovať rastlinky náročnejšie ako napr. anubiasy. Problém môže tiež nastať s chladením (a teda životnosťou) kvôli uzatvorenému krytu bez vetrania.

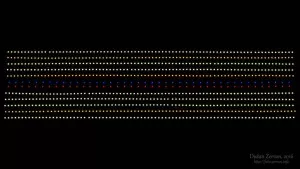

Takto to vyzerá

Zdravím,chtěl bych vás požádat o pomoc, dostal jsem od kamaráda '' vybrakovaný ´´ setový kryt. Protože stejný kryt mám na svém stávajícím akva 100x50x40 cm osazený 2x30W zářivkami a do krytu ještě přidané led osvětlení Diversa Extra 2x13W / 26W, 95 cm,napadlo mě,že bych tento druhý kryt osadil led páskem. Proto bych potřeboval radu,kolik metrů a hlavně jaký typ led pásku co se týče svítivosti a světelné barevnosti. Nejlépe přímo odkaz na stránky prodejce,případně jaký zdroj bych k tomu měl přikoupit. Nevím,jestli je nutné stmívání??
Věřím,že případné sestavení a zapojení jsem schopen si udělat sám,jenom nevím,jaký materiál na to použít. Díky za vaše rady.

Prosím, mohl by někdo zběhlý mrknout na tuto sestavu:
https://www.ledveci.cz/zdroj-trafo-6-5a-80w-vodotesny-pro-led
http://www.t-led.cz/led-ovladac-stmivac-m5
Trafo má jeden výstup +Brown (2 vodiče) a jeden -Blue (2 vodiče), ale stmívač pouze jeden vstup +- pro dva vodiče. Použil jsem jeden vodič +Brown a jeden vodič -Blue a takto je zapojil do stmívače a svítí to. Nebude to ale mít nějaký neblahý vliv na trafo nebo led pásky?

Pozor, citovaná stránka má veľmi staré informácie! SMD 5630/5730 naozaj svietia viac ako prehistorické SMD 3528 a o čosi novšie 5050, ale po rokoch testovania (v celom dome - síce nie LED pásiky, ale LED žiarovky) musím konštatovať, že majú problémy s prehrievaním a pri dlhodobom svietení sa nejaká odpáli (objaví sa na nej čierna bodka) a je problém... Obzvlášť rýchlo sa kazia vo vlhkom teplom prostredí (kúpeľňa) - i nad akvárkom som musel už veľa ráz meniť.

Zato nové SMD 2835 (pozor, nepliesť s SMD 3528, odporúčam pozrieť www.smdledzarovky.cz/…) alebo ešte novšie SMD 4014 sú na tom so životnosťou výrazne lepšie - testujem už dlho (i v kúpeľni) a zatiaľ bez poruchy.

Práve preto som sa rozhodol do akvária nasadiť SMD 2835 (dokopy 924 kusov), majú vraj aj vyšší CRI. Kúpil som si na účel posúdenia CRI aj špeciálny kalibračný obrazec, ale asi som farboslepý, lebo rozdiel nebadám ani medzi slnkom a LED Každopádne, spravil som si mix studených, bielych a pre efekt ešte i trošku modrej a červenej - budem to potom regulovať (inak to svieti šialene silno) a napr. skoro ráno bude svietiť len jeden modrý pásik.

A k efektivite ešte veľmi podstatná vec: Pokiaľ sa LEDkám pustí plný prúd, tak svietia najsilnejšie, no napr. pri polovičnom prúde (a teda polovičnej spotrebe) nie je intenzita svetla len polovičná, ale vyššia, čiže je to o dosť efektívnejšie - navyše sa výrazne zvýši aj životnosť. Ťažko to dosiahnuť na bežných LED pásikoch, lebo tie sú pre napäťový zdroj 12 V, teda nepreťažený zdroj dodá plný prúd (no čo som skúšal, pri napájaní cca 10 V sa zdá byť dosť výhodný pomer efektivity, lenže zohnať 10 V zdroj s vysokým výkonom je problém), pomôcť by však mohlo PWM. Oveľa ľahšie je dosiahnuť vyššej efektivity s pásikmi pre prúdové zdroje, no tie som proste nezohnal s SMD 2835, len ich nachádzam v hotových svietidlách od číňanov. Na druhej strane, s prúdovým zdrojom možno ľahko odpáliť všetko (úspešne sa mi podarilo viacero svietidiel naraz) a problém asi bude i s PWM.

Pre vrtákov: Áno, veľkosť čipu predsa nehovorí o efektivite, ale bavím sa o bežne dostupných čipoch od číňanov a tam sa dá podľa toho orientovať.

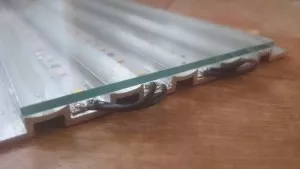

Na fotkách je kryt akváriového stojana, pásiky som lepil rovno naň.

Budem experimentovať, keď to príde,ďakujem za rady

Vyzerá to studeně není to zlé, ale chtěl jsem to trošku přiteplit

Ešte nemám ešte len cestujú ku mne, a mám len studenú bielu, vyzerá to neprirodzene?

jinak ty co máš ty jsou taky super, mám tam taky jeden kvůli barvě v denní bílé, abych tam neměl jen 5m studené bílé a svítí super to musím uznat.

já používám 5630 LED viz tahle stránka svítěj nejlépe, mají totiž velkou plochu chipu.
heracolights.com/…

Kukol som, paráda. To čo som objednal sú čipy 2835 majú len 12w ale svietivosť je vyššia, ty máš asi 5050 14w a to svieti o dačo menej ako tieto, takže ďakujem, budem mať svetla fakt dosť

koukni ke mě, tak nějak to mám já stačí mi to, když nemáš plovoucí rostliny a nic co stíní na hladině, tak je to super a rozhodně to stačí, dokonce když jsem měl 10h svícení tak se mi začala dělat vláknitá řasa, tak jsem musel ubrat na 8h.

vadit jim to nebude, ale nevím jestli to vysvítí má to nějaké parametry svítivosti kromě toho že je to 3W?ale řekl bych že pokud to není 4*3W tak jen 3w je málo

Koľko lm/l sa doporučuje? Budem.mať výšku vodného stĺpca max 35cm, 12w pásy. Akva bude rastlinné, stredne náročné rastliny. Rozmýšľam 6600lm mi to vychádza na 5m pásika. Čo myslíte?
